A guia Suporte do diálogo Ferramenta define a porção do suporte da ferramenta. Percursos evitam contato com o Suporte da Ferramenta.
Para exibir um diálogo de Ferramenta:
- Selecione guia Início > painel Ferramenta > Criar Ferramenta; ou
- No menu de contexto Ferramentas, selecione Criar Ferramenta.
A porção cortante da ferramenta é amarela, a porção não cortante verde e o suporte da ferramenta rosa.
Essa guia contém o seguinte:
Carregar Suporte de Ferramenta — Clique para importar um suporte de ferramenta de um modelo de triângulo.
Limpar Suporte da Ferramenta — Clique para apagar o suporte da ferramenta.
Salvar Suporte da Ferramenta — Clique para salvar o suporte. O inserto não é salvo.
Mão do inserto — Selecione uma opção na lista para especificar de que lado do suporte o inserto está localizado.
Direita — O inserto está localizado do lado direito do suporte.
Esquerda — O inserto está localizado do lado esquerdo do suporte
Forma suporte — Selecione uma opção na lista para especificar a forma do suporte.

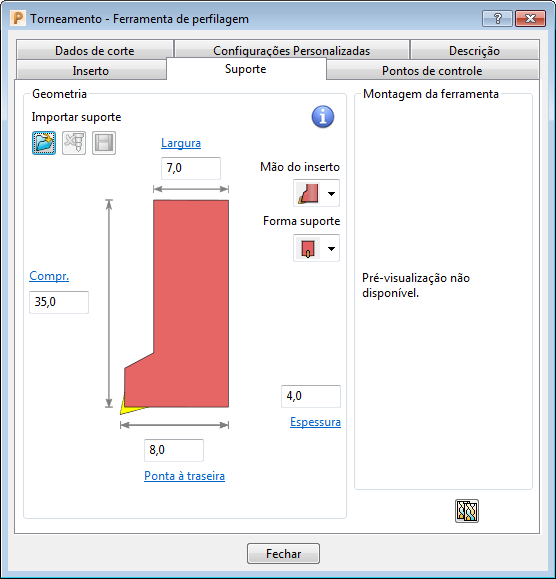

Retangular — Exibe as opções de dimensão para um suporte retangular.
- Largura — Insira uma largura para o suporte.
- Compr. — Insira um comprimento para o suporte.
- Ponta à traseira — Insira um valor para especificar a distância entre a ponta cortante do inserto e a aresta posterior do suporte.
- Espessura — Insira uma espessura para o suporte.

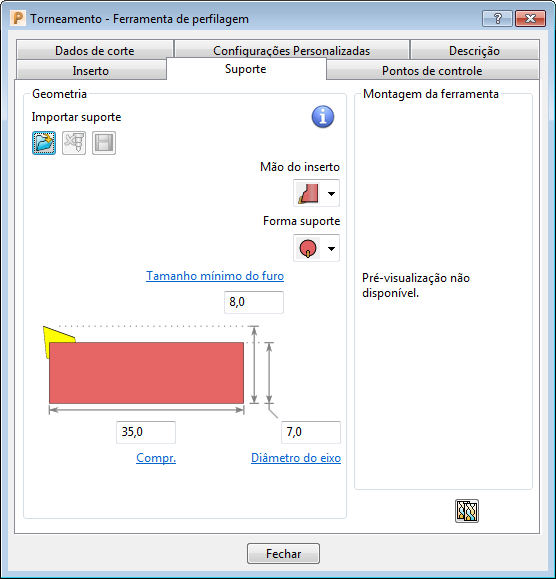

Cilíndrico — Exibe as opções de dimensão para um suporte cilíndrico.
- Compr. — Insira um comprimento para a figura.
- Tamanho mínimo do furo — Especifique o diâmetro de furo mínimo que a ferramenta pode acessar. Isso é medido da base do suporte à ponta cortante do inserto.
- Diâmetro do eixo — Insira o diâmetro do suporte.
