Reduzindo avanços em interseções de furo

Este exemplo mostra como encontrar as interseções de furo e reduzir o avanço e velocidade de rotação nessas interseções.

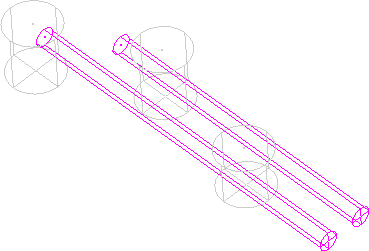

Começando com um modelo que apresenta dois conjuntos de figura, um contendo três furos (cinza), o outro contendo dois furos (magenta).

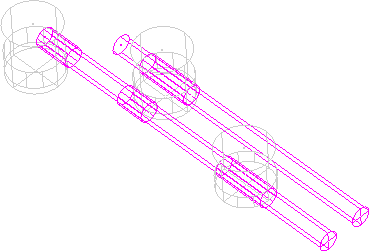

1. No menu de contexto de Conjuntos de Figura de Furo, selecione Encontrar interseções de furo. Isso cria interseções onde os dois conjuntos de furos se intersecionam completamente ou parcialmente.



2. Crie um bloco e uma ferramenta de furação.
3. Acesse o diálogo Furação Picote Simples.
4. Selecione a página Interseção de avanço:
   1. Selecione Interseções de furo.
   2. Configure Distância como 20.
   3. Configure Número de pontos como 3.
   4. Configure Margem segura de 30.
   5. Configure um Avanço de 40.
   6. Insira uma Velocidade de rotação de 20.
   7. Configure Tempo de pausa como 1.
   8. Clique em Calcular.

   Isso cria um percurso de furação que diminui de velocidade nas interseções de furo.

5. Selecione guia Percurso > Exibir > Exibir > Pontos para exibir cada passo.

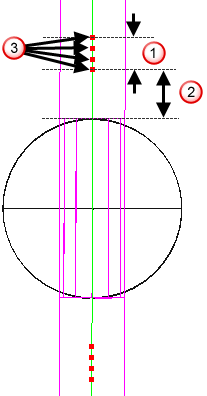

   Distância

   Margem de segurança

   Passos
