Acabamento inclinado e raso

Utilize a página Acabamento inclinado e raso para criar um percurso Z Constante nas regiões inclinadas de um modelo e um percurso 3D offset ou Raster nas regiões rasas.

Isso difere de Acabamento Z constante otimizado pois você pode especificar quando alterar de usinagem 3D offset para usinagem Z constante utilizando o campo Ângulo limiar, e é possível especificar uma Sobreposição onde ambos os percursos inclinado e raso são criados. Além disso, Acabamento Z constante otimizado somente utiliza segmentos inteiros, enquanto Acabamento inclinado e raso divide segmentos na fronteira de área rasa. Isso significa que percursos de Acabamento inclinado e raso apresentam muito mais retrações que percursos Z constante otimizado.

Material adicional — Utilize essa opção para auxiliar na ordenação ao usinar entre duas paredes inclinadas de forma que o PowerMill crie uma ordem segura com o nível de material especificado aqui. Contanto que os passos estejam dentro da distância especificada, um percurso alternado é criado, usinando em uma altura Z numa parede e então na mesma altura Z na parede vizinha antes de descer para a próxima altura Z.

Nota: Se o Material adicional for zero, o PowerMill utiliza um valor padrão de um décimo do raio da ferramenta.

Nota: Esta opção somente está disponível se Ordenar estiver configurado como Inclinado primeiro.

Ângulo limiar — Insira a inclinação da superfície, medida a partir da horizontal, que determina a divisão entre usinagem Z constante (inclinada) e rasa.

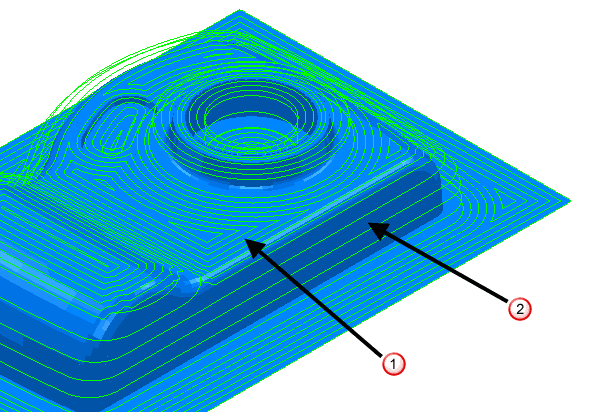

— Mostra o percurso 3D Offset nas áreas rasas.

— Mostra o percurso Z Constante nas áreas inclinadas.

Sobreposição inclinado área rasa — Insira o tamanho da área de sobreposição onde usinagem Z constante (inclinada) e rasa ocorre. Isso minimiza marcas no modelo causadas por uma alteração repentina de usinagem Z constante para rasa.

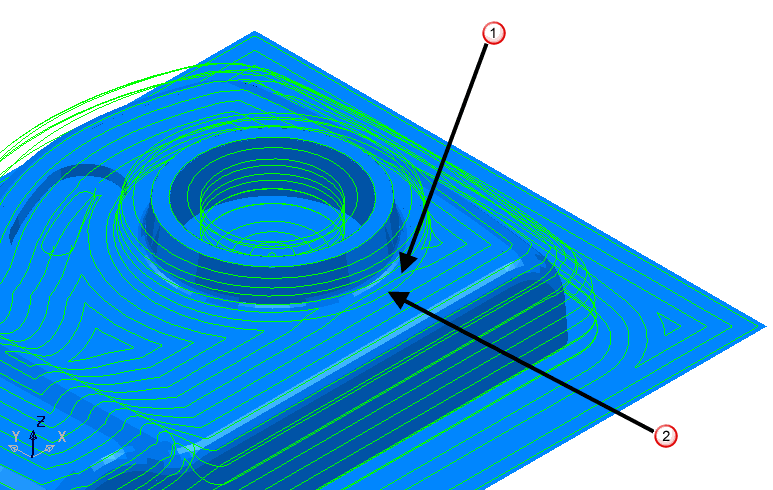

— Mostra o percurso 3D Offset sobrepondo nas áreas inclinadas.

— Mostra o percurso Z Constante.

Inclinado — As opções para a porção Z constante do percurso.

Área rasa — As opções para a porção raster/offset do percurso.

Espiral — Selecione essa opção para criar um caminho em espiral entre dois contornos fechados consecutivos. Isso minimiza o número de subidas da ferramenta e maximiza o tempo de corte, mantendo deflexões e condições de carga da ferramenta mais constantes.

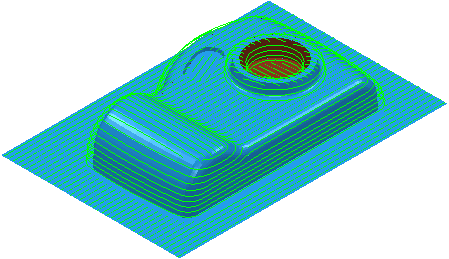

Selecionar Espiral converte isso:

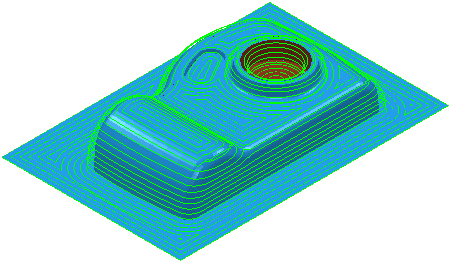

nisto:

Direção de corte — Selecione a tecnologia de fresamento.

Selecione uma Direção de Corte entre o seguinte:

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

Passo vertical — Insira a distância entre passos sucessivos de usinagem. O Passo vertical é para as porções inclinadas do percurso.

Passo lateral — Insira a distância entre passos sucessivos de usinagem. O Passo lateral é para as porções rasas do percurso.

— Mostra o passo lateral do percurso 3D Offset nas áreas rasas.

— Mostra o passo vertical do percurso Z Constante nas áreas inclinadas.

Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.

Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente.

Nota: Se você inserir um valor de Passo Lateral, então muda para .

Altura da crista — Insira a altura máxima de crista e utilize esse valor para determinar o passo lateral. O PowerMill calcula o valor de passo lateral para proporcionar uma altura de crista da tolerância de usinagem utilizando a ferramenta atual, ao usinar um plano inclinado a 45. Esse é o pior cenário de altura da crista para qualquer tolerância.

Passo vertical

Passo Lateral

Altura da crista

Para maiores informações consulte Associação entre passo lateral e altura da crista.

Calcular usando crista — Selecione essa opção para determinar o passo vertical pela Altura da crista, com um passo vertical máximo determinado pelo valor de Passo vertical máximo. Esse passo vertical variável ajuda a assegurar que a maior crista deixada no modelo não seja maior que a altura da crista especificada. Quando não selecionado, o passo vertical entre alturas Z sucessivas apresenta um valor constante igual ao valor de Passo Vertical Mínimo.

Nota: O valor do passo vertical muda para o valor do passo vertical mínimo quando Calcular usando crista está selecionado.

Tipo — Escolha se o PowerMill cria um percurso Raster ou Offset nas regiões rasas.

Tipo — Offset 3D

Tipo — Raster

Nota: Como regra geral, utilize raster em peças de arestas abertas e 3D offset na base de uma cavidade.

Suavização —Selecione essa opção para suavizar offsets de segmentos de percurso sobre o modelo.

Selecionar a opção Suavização converte isso:

nisto:

Nota: Esta opção somente está disponível se Tipo estiver definido como 3D Offset.

Linha de centro — Selecione para incluir um passo sobre a linha de centro de junções de canto de percurso. Isso remove pequenas cristas criadas nas junções.

Linha de centro desligado:

Linha de centro ligado:

Nota: Esta opção somente está disponível se Tipo estiver definido como 3D Offset.

Otimizar cavidades abertas — Quando selecionada, essa opção otimiza as condições de corte para cavidades abertas. Isso aprimora as posições de entrada e saída da ferramenta, resultando em passos mais abertos e reduz as alterações na direção da ferramenta, o que pode resultar em um melhor acabamento de superfície.

Nota: Esta opção somente está disponível se Tipo estiver definido como 3D Offset.

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

Nota: Ao aplicar 3D offset à base de uma cavidade, o PowerMill usina de fora para dentro. Porém, ao usinar o topo de um postiço (uma área sem regiões inclinadas acima) o PowerMill usina de dentro para fora.
