Criando fronteiras dentro de outras fronteiras

Este exemplo mostra como criar uma fronteira dentro de outra fronteira. Utiliza o modelo Pockets.tri da pasta de Exemplos.

1. Crie um Bloco e defina uma Ferramenta esférica de 10 mm.

   Certifique-se de que o bloco se estenda acima do topo do modelo.

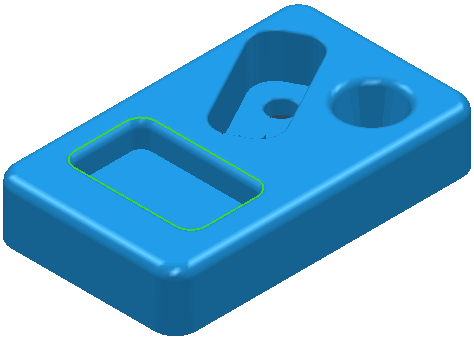

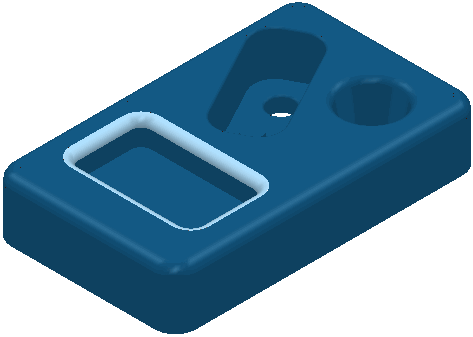

2. Selecione o fillet em torno da cavidade retangular.



3. No menu de contexto Fronteiras, selecione Criar Fronteira > Superfície Selecionada.
4. No diálogo Fronteira de Superfície Selecionada:
   1. Atribua o Nome Superfície_Sel
   2. Clique em Aplicar para criar a fronteira.
   3. Clique em Aceitar para fechar o diálogo:

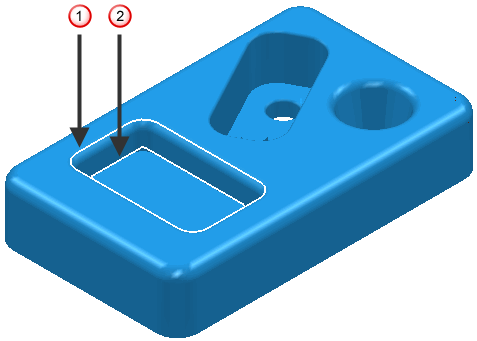

   Segmento necessário

   Segmento que precisa ser apagado

5. Para apagar o segmento interno, selecione e pressione a tecla Del.

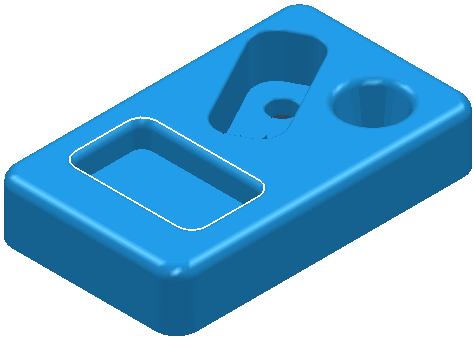

6. Selecione o segmento restante.



7. No menu de contexto Fronteiras selecione Criar Fronteira > Área Rasa para criar uma Fronteira de Área Rasa dentro dessa fronteira existente. No diálogo:
   1. Atribua o Nome Cavidade Rasa
   2. Selecione Limitar Fronteira
   3. Selecione Dentro.
   4. Configure Fronteira Limitante como Superfície_Sel.
   5. Clique em Aplicar para criar a fronteira.
   6. Clique em Aceitar para fechar o diálogo:

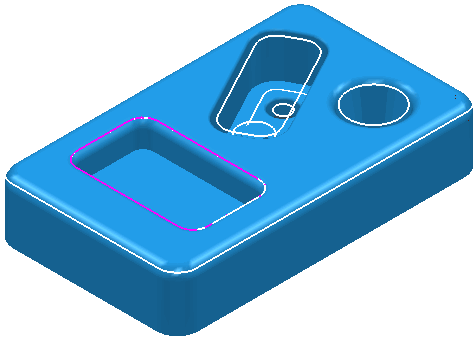

   Você pode notar que a fronteira de área rasa foi criada dentro da fronteira da superfície selecionada.

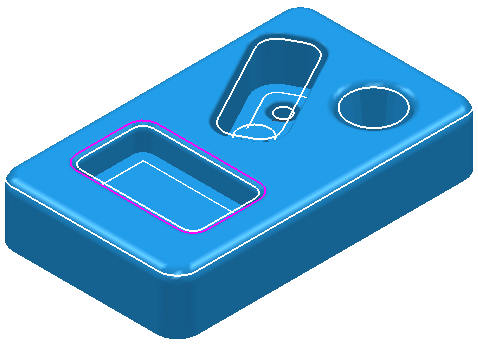

Nota: De forma semelhante, você pode criar a fronteira de área rasa fora da fronteira de superfície selecionada selecionando o botão Fora e clicando em Aplicar:

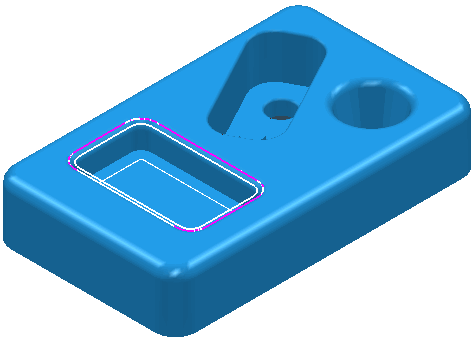

Nota: Para criar a fronteira de área rasa inteira, desmarque Limitar Fronteira e clique em Aplicar.
