Utilize a página Limites do plano de trabalho para especificar qual porção do modelo é usinada e controlar a direção das camadas. Por padrão, o modelo inteiro é usinado. Limites do plano de trabalho são úteis quando:
- O padrão se estende além da extremidade da porta.
- A orientação da porta não é compatível com o plano normal ao padrão. Usinagem de Porta somente usina camadas fechadas.
- Você deseja usinar somente parte da porta.
Essa página contém o seguinte:

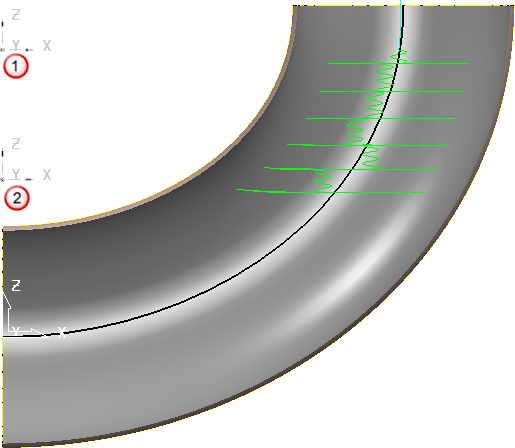

Limites do plano de trabalho — Selecione para limitar o percurso pelos planos de trabalho especificados. Se você utilizar limites de plano de trabalho, então o plano das camadas é interpolado entre os planos XY dos dois planos de trabalho.
Limite superior — Selecione um plano de trabalho para definir o limite de usinagem superior
.
Limite inferior — Selecione um plano de trabalho para definir o limite de usinagem inferior
.
Nota: Os limites estão no centro da ferramenta (centro esférico) e não na posição da ponta da ferramenta.
