Utilize a página Usinagem para especificar o perfil de offset, ordem e direção para estratégias de usinagem de turbina. As opções disponíveis dependem da estratégia selecionada:
Usinagem
Direção de corte — Selecione a tecnologia de fresamento.
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Offset — Define como gerar offset do perfil do cubo para o perfil do envoltório.
Desligado — Somente usina a última camada, mais próxima do cubo de roda.
Offset para baixo — Gera offsets do perfil do envoltório. Os offsets continuam como um offset do envoltório até que o perfil do cubo seja alcançado, ponto em que o perfil do cubo é seguido.
Offset para cima — Gera offsets do perfil do cubo de roda.

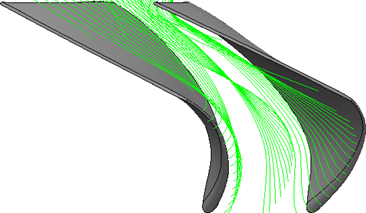

Unir — Começa gerando offset do perfil do envoltório e lentamente migra o offset de forma que no final esteja aplicando offset ao perfil do cubo de roda. Um exemplo de Offset tipo Mesclar é mostrado abaixo:

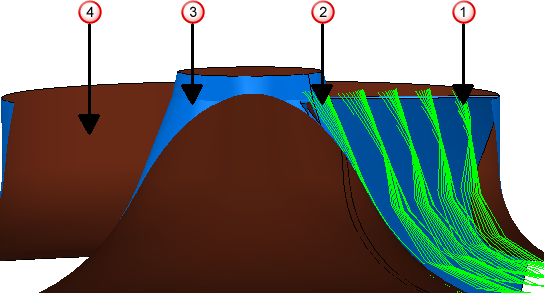

— o primeiro offset que segue o perfil do envoltório.
— o último offset que segue o perfil do cubo de roda.
— o cubo de roda.
— o envoltório.
Os perfis entre o primeiro e o último offset mudam gradualmente do perfil do envoltório para o perfil do cubo de roda.
Método — Selecione o método de offset entre as duas lâminas. Essa opção somente está disponível para estratégias de Desbaste de Turbina.
- Paralelo — Os offsets são aproximadamente paralelos às lâminas.
- Trocoidal — Os offsets são aproximadamente perpendiculares às lâminas, mas com as arestas arredondadas. Cada passada faz um laço antes de se unir à próxima para criar algo que se parece com um caminho trocoidal. Selecionar essa opção habilita a área Trocóides do diálogo.
Operação — Selecione quais faces das lâminas são usinadas. Essa opção somente está disponível para estratégias de Acabamento de Lâmina.
- Usinar lâmina esquerda — Usina todas as faces da lâmina esquerda. Esta opção minimiza o número de subidas.
- Usinar todas as faces — Usina todas as faces na cavidade.
Nota: Usinar lâmina esquerda e Usinar todas as faces criam percursos que cercam a turbina inteira (assumindo que a turbina não possua lâminas de separação) se a opção Usinar > Todas as lâminas estiver selecionada na área Lâmina da página Acabamento de lâmina. No entanto, os percursos e entradas/saídas e ligações reais são diferentes.
Usinar separador — Usina todas as faces do separador.
Lâminas esquerda e de separação — Usina todas as faces da lâmina esquerda, e todas as faces do separador.
Ordenar por — Escolha se usinagem ocorre por Região ou Nível.
- Região — Quando selecionado, uma região (como uma cavidade ou postiço) é completamente usinada antes de seguir adiante. Assim, cavidades são usinadas preferencialmente a níveis.
- Nível —Quando selecionado, um nível é completamente usinado antes de seguir para o próximo. Assim, níveis são usinados preferencialmente a cavidades.
A opção Ordenar por somente está disponível se você selecionar Usinar Todas as lâminas na área Lâminas da página Acabamento de lâmina ou Desbaste de turbina.
Posição inicial — Especifica se a usinagem começa no topo ou na base da lâmina.
Espiral — Cria percurso em espiral entre os passos fechados consecutivos de uma lâmina. Espiral funciona melhor quando Offset for Mesclar. Se você selecionar Offset para Cima ou Offset para Baixo, o percurso pode conter passos abertos que não podem formar parte da espiral.
Trocóides
As seguintes opções somente estão disponíveis se você configurar Método como Trocóide:
Raio — Insira o raio preferido para o arredondamento em cantos.
Raio mínimo — Insira o raio mínimo para o arredondamento em cantos.
Folga de conexão — Insira a distância de retração de ferramenta para a porção posterior dos trocóides (a porção do percurso que executa corte aéreo).
- Folga de conexão 20 comparada com Folga de conexão 5.
Sobreposição — Cada passo sobrepõe o passo anterior pela distância especificada aqui. Cada passo começa antes do passo anterior se curvar para longe da aresta.
Primeiro passo
Segundo passo
Sobreposição
