Imagens de percursos em programas NC selecionados

Você pode capturar:

• imagens de todos os percursos em programas NC selecionados como exibidos atualmente:

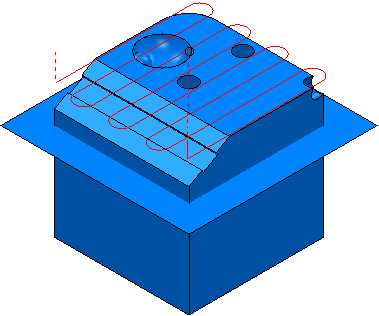

  1. Ajuste a vista CAD do modelo para o tamanho e orientação desejados. Se desejar, remova o sombreamento do modelo. Certifique-se de que todos os percursos desejados estejam desenhados. Você também pode ajustar cores para percursos inativos, se necessário.

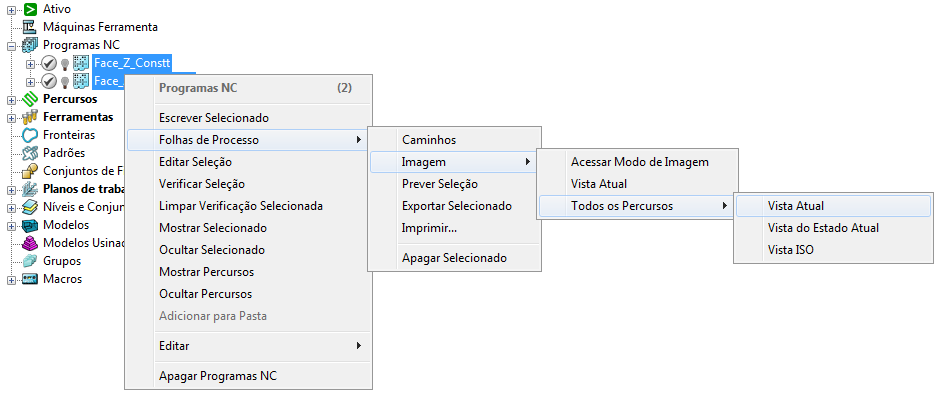

  2. No Explorer, selecione todos os programas NC desejados e no menu de contexto selecione Folhas de Processo > Instantâneo > Todos os Percursos > Vista Atual.

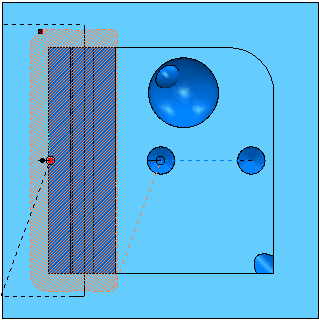

  3. Para pré-visualizar uma imagem, no menu de contexto individual de Programa NC selecione o percurso desejado e no menu de contexto específico selecione Folhas de Processo > Instantâneo > Prever.
  4. Se você não estiver satisfeito com os resultados, volte ao Explorer, ajuste a vista CAD do modelo, e capture novamente a imagem.
  5. Por padrão, as imagens capturadas são mostradas nas páginas de percurso correspondentes (o template Toolpath.html). Caso um instantâneo não exista, o arquivo de imagem ImagePlaceHolder.png é utilizado.

• imagens de todos os percursos em programas NC selecionados sem exibir blocos ou ferramentas:
  1. Certifique-se de que todos os percursos desejados estejam desenhados. Você também pode ajustar cores para percursos inativos, se necessário.

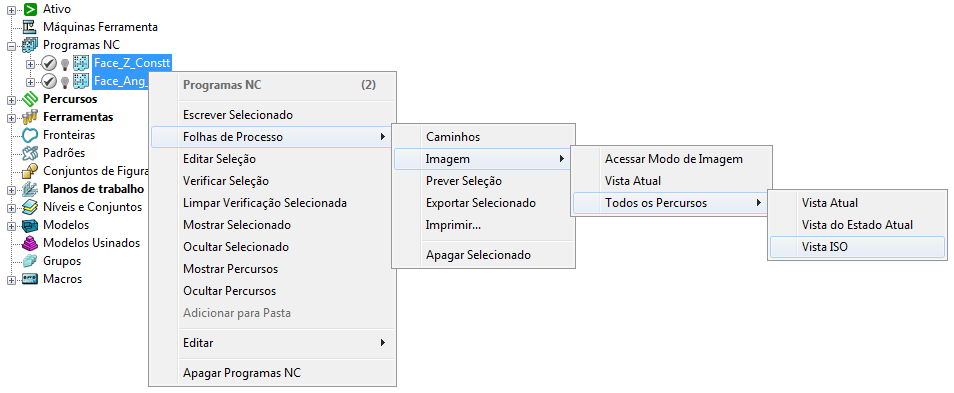

  2. No Explorer, selecione todos os nomes de programa NC desejados e no menu de contexto selecione Folhas de Processo > Instantâneo > Todos os Percursos > Vista ISO.



  3. Por padrão, as imagens capturadas são mostradas nas páginas de folha de processo para os percursos correspondentes (o template Toolpath.html). Caso um instantâneo não exista, o arquivo de imagem ImagePlaceHolder.png é utilizado.
  4. Para pré-visualizar uma imagem, no nome individual de programa NC selecione o percurso desejado e no menu de contexto específico selecione Folhas de Processo > Instantâneo > Prever.

Dica: Cada arquivo de percurso criado apresenta o prefixo tp-.
