Exemplo de acabamento de superfície

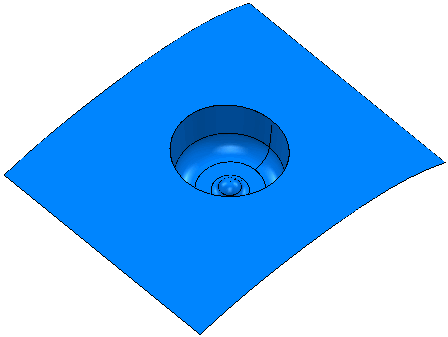

Este exemplo compara os resultados dos acabamentos de Superfície e Projeção de Superfície utilizando SurfaceFinishing.dgk da pasta de Exemplos.

Acabamento de superfície é útil ao usinar uma única superfície numa cavidade.

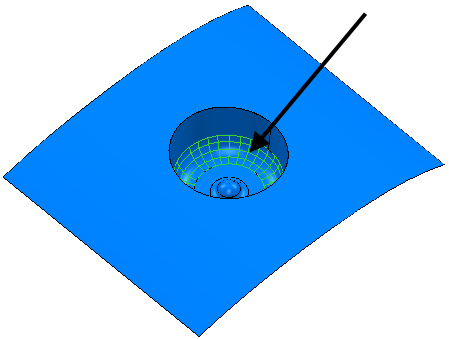

1. Selecione a superfície que você deseja usinar:



2. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia.
3. Na categoria Acabamento, selecione Acabamento de Superfície.

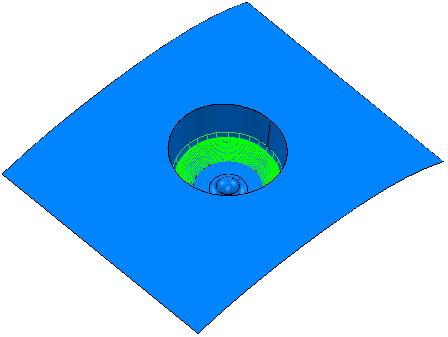

4. Aceite as opções padrão no diálogo Estratégia e clique em Calcular.

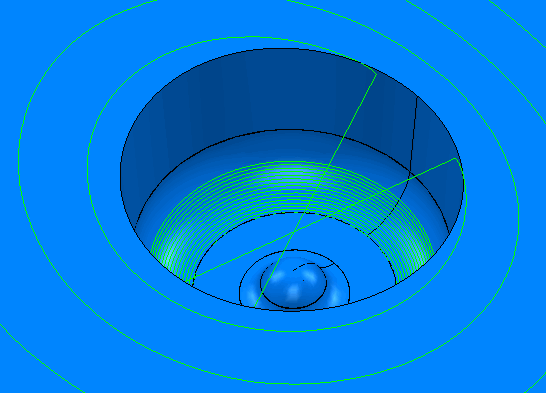

   Visualizando em detalhe:

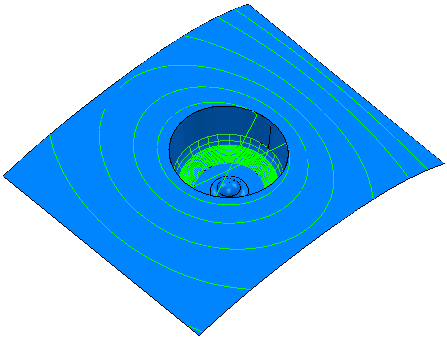

5. Repita o processo utilizando uma estratégia de Acabamento de Projeção de Superfície com as opções padrão.



   Você pode alterar os limites de forma que nenhum percurso seja criado na superfície superior.

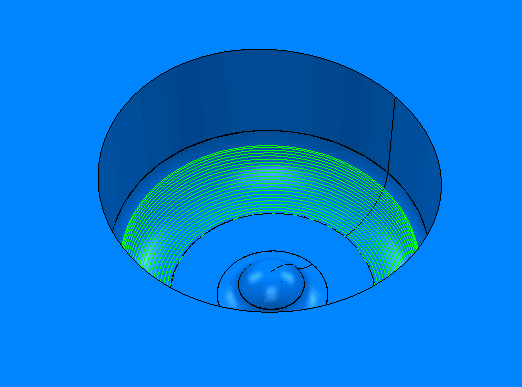

   Observando em detalhes você pode notar que, utilizando os padrões, Acabamento de Projeção de Superfície usina menos da superfície selecionada que Acabamento de Superfície.
