Exemplo de acabamento em espiral paramétrica

Estes exemplos mostram como criar um percurso de acabamento em espiral paramétrica. Utiliza:

• Os modelos Boss.dgk e Pins.dgk da pasta Examples.
• O padrão CentralCurve.dgk da pasta Examples > Pattern.
• Um Bloco retangular.
• Uma ferramenta esférica de 10 mm

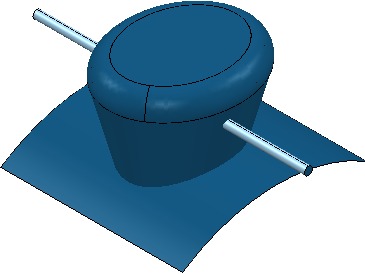

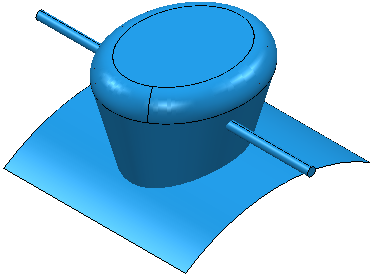

O percurso precisa usinar o postiço e evitar os pinos.

Em percursos de Acabamento em Espiral Paramétrica, superfícies com Modo de Usinagem configurado como Colisão se comportam de maneira diferente de outras estratégias.

Em percursos de espiral paramétrica:

• Um padrão em espiral é criado ignorando as superfícies configuradas como Colisão.
• O padrão é elevado acima das superfícies configuradas como Colisão ao longo da direção de projeção da ferramenta.

Isso permite a rápida criação do percurso.

1. Para evitar usinar os pinos, selecione o pino.



2. Clique na guia Início > painel Configuração do percurso > Espessura para exibir a caixa de diálogo Preferências de espessura.
   1. Selecione a guia Padrões de Superfície.
   2. Selecione o conjunto superior na lista de conjuntos na porção inferior do diálogo.
   3. Clique em Adquirir Componentes para inserir os pinos no conjunto. O número de Componentes selecionados muda para 1.
   4. Configure Modo de Usinagem como Colisão.
   5. Clique em Aceitar.
3. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia.
4. Na categoria Acabamento, selecione Acabamento em Espiral Paramétrica.
   1. Selecione uma Curva central do padrão criado a partir de CentralCurve.dgk.
   2. Configure Limite externo como Superfícies.
   3. Configure Ângulo esquerdo como 15.
   4. Configure Ângulo direito como 15.
   5. Configure Passo lateral máximo como 5.
   6. Clique em Calcular.
