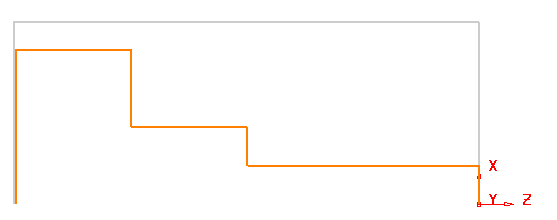

Exemplo de criação de um perfil rotacionado

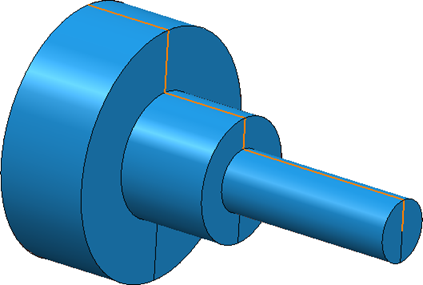

Para extrair uma curva de perfil de um modelo:

1. No Explorer, clique com o botão direito em Padrões e selecione Editor de Curva.
2. Selecione guia Editor de Curva > painel Criar > Curvas > Perfil Rotacionado.

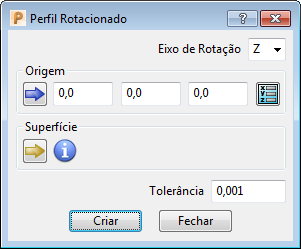

3. O diálogo Perfil Rotacionado é exibido.



4. Selecione uma opção na lista Eixo de rotação para especificar em torno de qual eixo do plano de trabalho ativo rotacionar.
5. Para modificar a posição da origem de rotação, clique em Alternar para modo posição na área Origem.
6. Insira as coordenadas da origem do eixo de rotação, ou selecione na janela gráfica.
7. Sob Superfície, clique em Modo seleção de superfície .
8. Selecione superfícies na janela gráfica a partir das quais você deseja criar curvas, ou não realize uma seleção para utilizar todas as superfícies disponíveis.
9. Movimente o cursor sobre o ícone para exibir informações sobre quais superfícies estão selecionadas.
10. Clique em Criar para criar a curva e fechar o diálogo.





Nota: Caso não funcione corretamente, certifique-se de que o plano de edição principal correto esteja selecionado.
