Simulação de máquina ferramenta

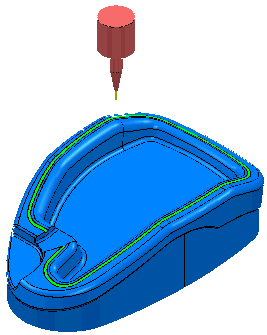

Este exemplo mostra uma simulação da máquina ferramenta e de um percurso. Este exemplo utiliza um percurso de perfil 5-eixos, mas os mesmos princípios se aplicam a usinagens 3-eixos padrão.

1. Selecione a guia Simulação e selecione o Percurso (ou Programa NC) que você deseja simular na lista do painel Caminho de Simulação > Entidade.
2. Selecione a ferramenta que você deseja simular na lista do painel Caminho de Simulação > Ferramenta.

   A opção Ferramenta permite criar uma simulação com uma ferramenta diferente daquela originalmente utilizada para criar o percurso. Por exemplo, a ponta da ferramenta poderia ser exatamente igual à da ferramenta utilizada para criar o percurso original, mas agora com haste e suporte definidos.

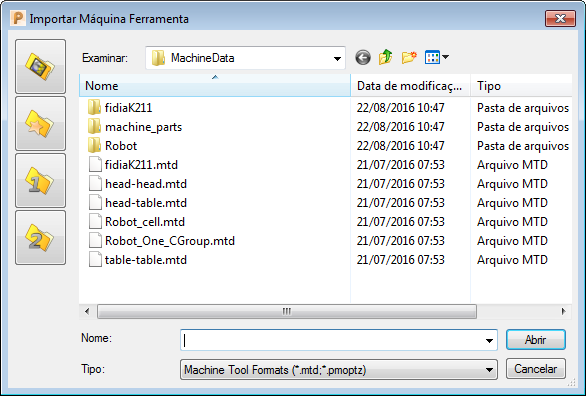

3. Selecione guia Máquina Ferramenta > painel Arquivo >Importar para exibir o diálogo Importar Máquina Ferramenta:



   1. Acesse o diretório MachineData e selecione a máquina ferramenta, nesse caso fidiaK211.mtd. A máquina ferramenta sempre terá uma extensão *.mtd .
   2. Clique em Abrir para fechar o diálogo e carregar a máquina ferramenta.

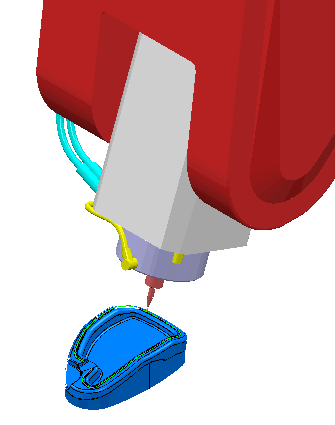

4. Selecione guia Simulação > painel Controles de Simulação > Reproduzir > Reproduzir Até o Fim para executar a simulação.



Nota: Caso deseje pausara simulação a qualquer momento, selecione guia Simulação > painel Controles de Simulação > Pausar.
