Utilize a página Acabamento em espiral para criar um padrão em espiral 2D dentro de uma fronteira que é então projetado no modelo. Esse padrão é então usinado.
Ponto central — Insira valores para definir a origem do padrão espiral. Uma vez que o padrão é centrado na origem do plano de trabalho ativo, pode precisar ser movido antes de ser projetado na superfície de trabalho. A espiral é automaticamente centralizada no meio do bloco clicando em
.

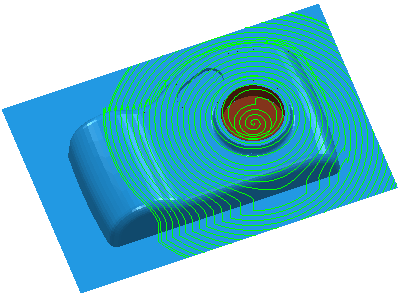

Ponto Central centralizado na geometria do modelo (X - 93.3, Y - 34.8):

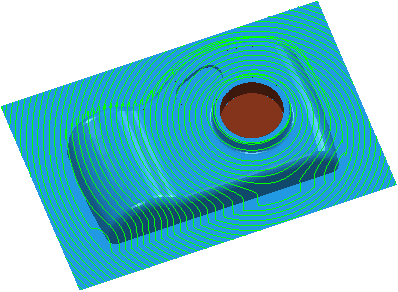

Ponto Central centralizado no centro do bloco (utilizando ):
— Clique para exibir o diálogo Posição. Utilize o diálogo para inserir manualmente coordenadas e localizar itens na janela gráfica.
Raio — Insira valores para controlar as dimensões do padrão e determinar se a ferramenta se move para dentro na direção do centro da espiral ou para fora afastando-se do centro. Se raio final for maior que o raio inicial, a ferramenta se move para fora, caso contrário para dentro.

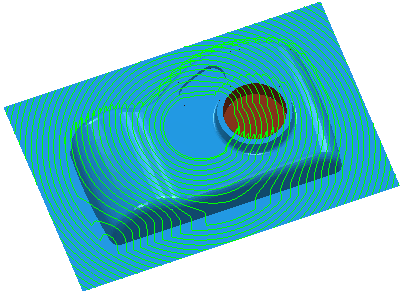

Esse percurso apresenta um Raio inicial de 20 e um Raio final de 135.
Esse percurso apresenta um Raio inicial de 0 e um Raio final de 80.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Direção — Selecione a direção do percurso. Existem duas opções: Horário e Anti-horário.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Se você inserir um valor de Passo Lateral, então
muda para .
Altura da crista — Insira a altura máxima de crista e utilize esse valor para determinar o passo lateral. O PowerMill calcula o valor de passo lateral para proporcionar uma altura de crista da tolerância de usinagem utilizando a ferramenta atual, ao usinar um plano inclinado a 45
. Esse é o pior cenário de altura da crista para qualquer tolerância.
Passo vertical
Passo Lateral
Altura da crista
Para maiores informações consulte Associação entre passo lateral e altura da crista.
