Fresamento de rosca externa de figura

Utilize a página Fresamento de rosca externa de figura para criar uma rosca externa.

Tipo profund. — Selecione como determinar a máxima profundidade de rosca.

• Figura — A rosca começa na base do postiço. Isso desabilita o campo Profundidade pois o PowerMill calcula esse valor.
• Definido pelo usuário — A rosca começa a uma distância abaixo do topo do postiço. Insira essa distância no campo Profundidade.

Profundidade — Insira a profundidade máxima de rosca. Esta opção somente está disponível se você configurar Tipo profund. como Personalizado. Se você configurar Tipo profund. como Figura, o PowerMill calcula esses valores.

Folga — Insira a distância acima do topo do postiço. Por padrão é o mesmo que Z Inicial Incremental.

Voltas — Insira o número de voltas da ferramenta de fresamento de rosca. Postiços longos podem precisar de mais de uma volta.

Passo — Insira a distância de um canal de rosca até o próximo.

Tolerância — Insira um valor de tolerância para determinar a precisão com que o percurso segue o postiço.

Número de posições iniciais — Insira um valor para criar percursos idênticos que são rotacionados em torno do eixo ferramenta e espaçados uniformemente. Isso permite criar roscas intercaladas.

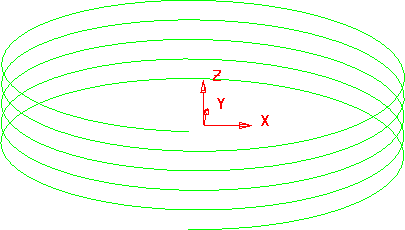

Percurso com uma posição inicial:

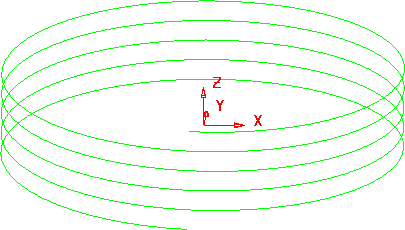

Percurso com três posições iniciais:

Passos radiais — Insira o número de percursos helicoidais radialmente espaçados:

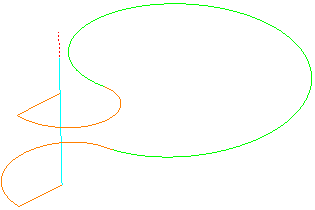

Um passo:

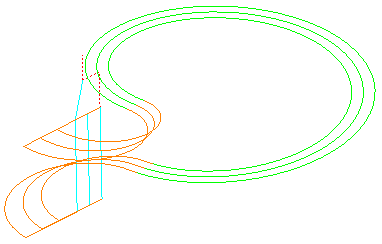

Três passos:

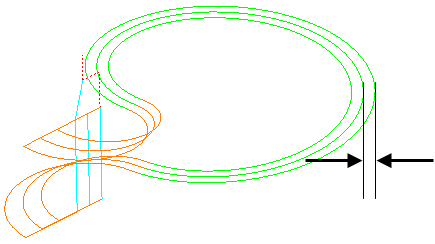

Passo lateral — Insira a distância entre passos sucessivos.

Direção de Corte — Selecione a tecnologia de fresamento. A combinação de Direção de Corte e Mão determina a direção de corte.

	Rosca p/ a direita	Rosca p/ esquerda
Concordante	Horário, para baixo	Horário, para cima
Discordante	Anti-horário, para cima	Anti-horário, para baixo

Mão — Selecione a direção de rotação da rosca conforme é movida na direção Z positiva.

• Esquerda — Cria um percurso helicoidal que gira em sentido horário na direção Z positiva.



• Direita — Cria um percurso helicoidal que gira em sentido anti-horário na direção Z positiva.



Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
