Fresamento de chanfro de figura

Utilize a página Fresamento de chanfro de figura para especificar o intervalo de corte nas direções axial e radial da ferramenta.

Axial

Cortes múltiplos são criados ao longo da direção axial.

Limite definido pelo bloco, figura de chanfro ou número de cortes.

Passo vertical

Extensão — Selecione como calcular os limites de passos múltiplos.

• Número de cortes — Insira um número para limitar o número de passos.
• Extensão de chanfro — Usinar a altura total do chanfro.
• Extensão do material — Usinar a distância entre a posição inicial da ferramenta e o final do bloco.

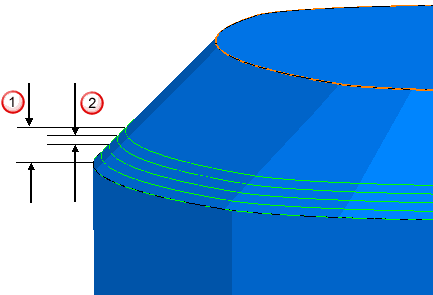

Profundidade extra — Especifique uma distância adicional acima e abaixo do chanfro para o intervalo do seu percurso.

Nota: Essa opção somente está disponível quando você configura Extensão como Extensão de chanfro.

Passo vertical— Insira a distância máxima entre passos sucessivos.

Copiar passo vertical da ferramenta — Clique para carregar a profundidade de corte axial dos dados de corte da ferramenta ativa. A profundidade de corte axial é medida ao longo do eixo da ferramenta.

Nota: Se você inserir o valor manualmente, o botão muda para .

Posição da ferramenta — Selecione a posição da ferramenta com relação ao chanfro.

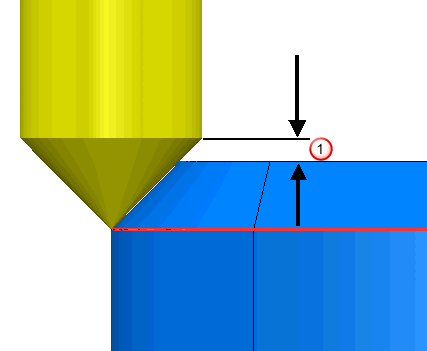

• Profundidade axial superior — A distância pela qual a ferramenta se estende acima do topo do chanfro.



  — Profundidade axial superior

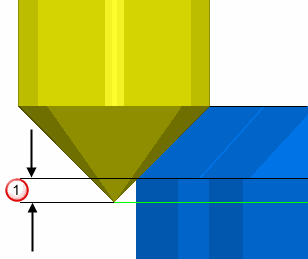

• Profundidade axial inferior — A distância pela qual a ferramenta se estende abaixo da base do chanfro.



  — Profundidade axial inferior

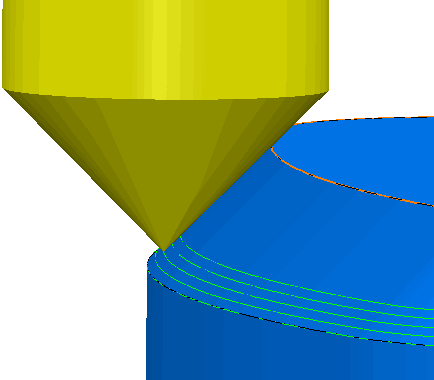

• Diâmetro total — O diâmetro efetivo da ferramenta no ponto de contato da ferramenta no chanfro.



  — Diâmetro total

Nota: Essas opções somente estão disponíveis quando você configura Extensão como Número de cortes ou Extensão do material.

Radial

Cortes múltiplos são criados ao longo da direção radial.

Limite definido pelo bloco, figura de chanfro ou número de cortes.

Passo Lateral

Extensão — Selecione como calcular os limites de passos múltiplos.

• Número de cortes — Insira um número para limitar o número de passos.
• Extensão de chanfro — Usinar a largura total do chanfro.
• Extensão do material — Usinar a distância entre a posição inicial da ferramenta e o final do bloco.

Largura extra — Especifique uma distância adicional radialmente em torno do chanfro para o intervalo do seu percurso.

Nota: Essa opção somente está disponível quando você configura Extensão como Extensão de chanfro.

Passo lateral — Insira a distância entre passos sucessivos de desbaste numa única altura Z.

Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.

Nota: Se você inserir o valor manualmente, o botão muda para .

Outras opções

Tolerância — Insira um valor de tolerância para determinar a precisão com que o percurso segue a figura.

Direção de corte — Selecione a tecnologia de fresamento.

Selecione uma Direção de Corte entre o seguinte:

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
