Utilizando Fresamento em Mergulho

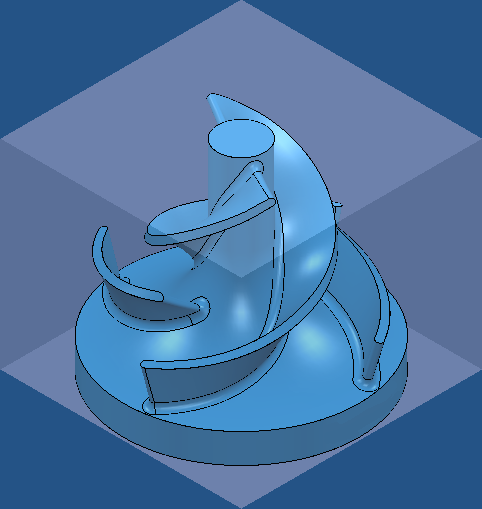

Este exemplo mostra como utilizar a estratégia Fresamento em Mergulho com o modelo Impeller.dgk encontrado na pasta de Exemplos.

1. Calcule um Bloco e crie uma Fresa de Topo de 20 mm.

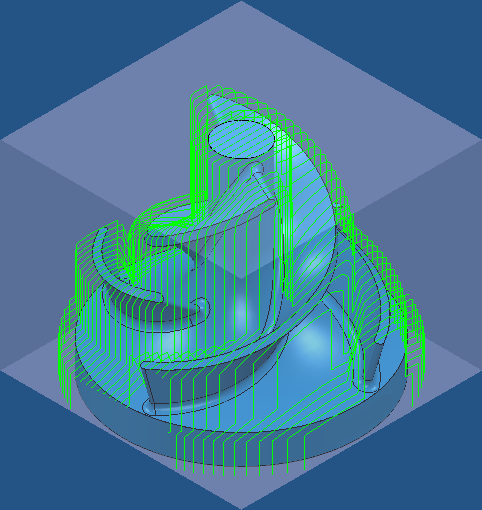

2. Crie um Percurso de Acabamento Raster.



3. No menu de contexto Modelos Usinados, selecione Criar Modelo Usinado.
   1. No menu de contexto individual de modelo usinado, selecione Aplicar > Bloco.
   2. Expanda o modelo usinado, clique com o botão direito em Bloco, e no menu de contexto selecione Calcular. O PowerMill cria um modelo usinado do bloco.



4. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia. Na categoria Desbaste 3D selecione Fresamento em Mergulho.
5. Na lista Percurso selecione o Percurso Acabamento Raster criado no passo 2. Ele é utilizado para atuar como um padrão para o percurso de Fresamento em Mergulho.
6. Na lista Modelo usinado selecione o modelo usinado criado no passo 3. Isso exibe o material não usinado de forma que o PowerMill possa calcular que material remover.
7. Configure Raio central como 2. Isso define a porção central da ferramenta em que não há arestas cortantes.
8. Configure Distância de recuo como 0.5. Isso define a distância de retirada da ferramenta com relação ao modelo de forma a assegurar que não existam marcas de parada na peça ou que movimentos de corte desnecessários sejam adicionados.

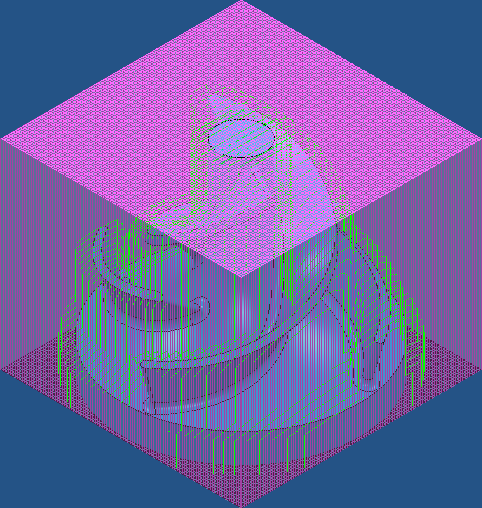

9. Clique em Aplicar para calcular o percurso de fresamento em mergulho.



Nota: Durante fresamento em mergulho, a ferramenta é colocada sob intensa carga; isso pode causar deflexão. Por essa razão, é geralmente necessário afastar a ferramenta da peça no final de cada movimento de corte. Isso elimina a tensão e a ferramenta retorna à sua forma original, de forma que você não obtém movimentos de corte inesperados.

É mais fácil visualizar esse percurso utilizando a função de Simulação ViewMill do PowerMill.

1. No menu de contexto do Percurso Fresamento em Mergulho selecione Simular do Início. Isso exibe a guia Simulação.
2. Selecione guia Simulação > painel ViewMill > Desl./Lig.

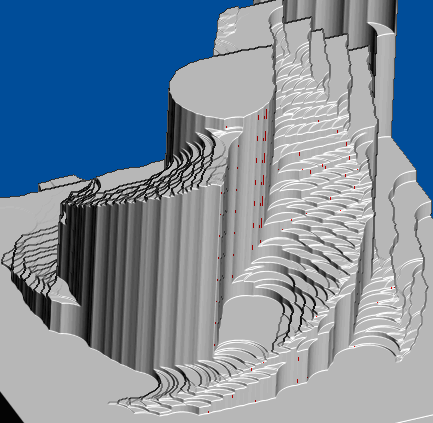

3. Selecione guia Simulação > Controles de Simulação > Reproduzir > Reproduzir Até o Fim.



   Isso cria uma taxa de remoção de volume rápida, mas é provável que você precise seguir um percurso de fresamento em mergulho com um percurso de redesbaste.
