Criando uma ferramenta de perfil

Este exemplo mostra como criar uma ferramenta de perfil.

1. Selecione guia Início > painel Ferramenta > Criar Ferramenta > Perfil.
2. Clique em Carregar perfil de ferramenta , e acesse o diretório em que o perfil de ferramenta está armazenado. Para este exemplo, utilize Tool_Routing.dgk do diretório de Exemplos.



3. Clique na guia Início > painel Configuração do percurso > Bloco > Bloco e crie um bloco com as dimensões:

   Mín X — 0, Máx X —100

   Mín Y —0, Máx Y —100

   Mín Z —0, Máx Z —20

4. Clique em Aceitar no diálogo Bloco.

   Não clique no botão Calcular.

5. Selecione guia Modelo > painel Criar > Plano > De Bloco, e então insira um Limite Z para o plano. Para este exemplo, insira 0.
6. Selecione guia Padrão > painel Criar > Padrão para criar um novo padrão.

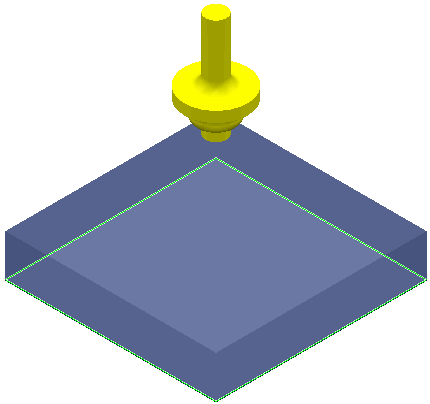

7. Selecione guia Padrão > painel Editar > Inserir > Modelo para inserir o modelo no padrão ativo.
8. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia e selecione categoria Acabamento > Acabamento por Padrão.
   1. Na página Ferramenta, selecione a ferramenta de perfil criada.
   2. Na página Acabamento por Padrão, na área Curva Diretriz, selecione o padrão que você acaba de criar.
   3. Clique em Calcular.

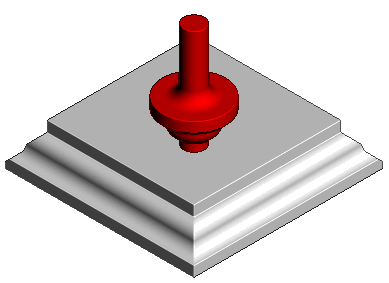

Simule o percurso para visualizar os efeitos da ferramenta de perfil.

1. Selecione guia Simulação > painel ViewMill > Desl/Lig para habilitar o ViewMill.
2. Selecione o percurso Acabamento por Padrão criado em guia Simulação > painel Caminho de Simulação.
3. Selecione guia Simulação > Controles de Simulação > Reproduzir para iniciar a simulação.
