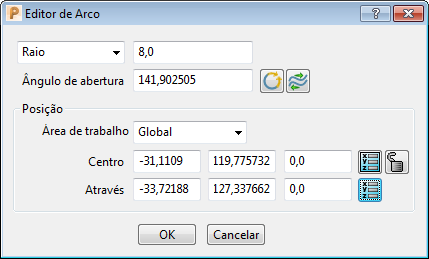

Utilize o diálogo Editor de Arco para editar um arco ou círculo. Para exibir o diálogo Editor de Arco, clique duas vezes num arco enquanto a guia Editor de Curva estiver em exibição.
Esse diálogo contém o seguinte:
- Raio/Diâmetro — Selecione Raio ou Diâmetro para especificar se o valor inserido no campo adjacente é o raio ou o diâmetro do arco ou círculo.
— Insira o raio ou diâmetro do arco ou círculo.- Ângulo de abertura — Exibe a extensão do arco em graus.
Ângulo de abertura — 135
:
Ângulo de abertura — 270
:
Criar um arco completo — Clique para converter um arco para um círculo. Converte isso:
nisto:
Inverter o arco — Clique para inverter a direção do arco selecionado. Converte isso:
nisto:
- Área de trabalho — Selecione uma área de trabalho (global, plano de trabalho, ou área de trabalho relativa) para editar o arco.
- Centro — Insira as coordenadas do centro do arco.
Travar centro do arco — Quando destravado , permite mover o centro do arco. Quando travado
, fixa a posição do centro do arco.- Através — Insira as coordenadas de um ponto na circunferência do círculo.
Posição Central/Através — Clique para utilizar o diálogo Posição para inserir as coordenadas.
Nota: Você ainda pode editar o arco graficamente enquanto o diálogo Editor de Arco é exibido, mas não pode desfazer a seleção do arco ou selecionar outro item.
