Guia Seções de Usinagem

Para exibir a guia Seções de Usinagem, clique em nas seguintes estratégias:

• Desbaste em curva.
• Perfil de curva.
• Fresamento de chanfro.

Utilize as opções na guia Seções de Usinagem para editar a estratégia e regiões de uma curva para usinar:

Painel Seções de Usinagem

• Marcar Tudo — Clique para exibir as regiões das curvas, qual lado da curva usinar, e a estratégia de usinagem.

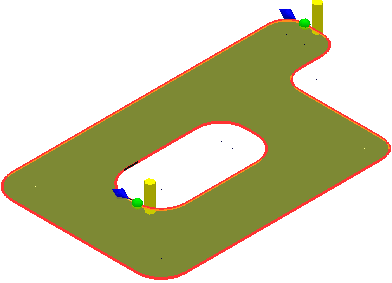

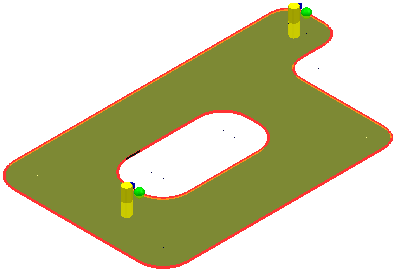

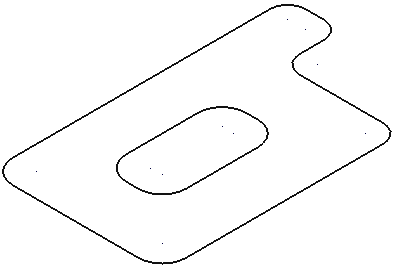

  Converte o Perfil de Curva 2D (esquerda) e Desbaste em Curva 2D (direita):



  nisto:



  Chave:

  Vermelho indica a porção da curva que é usinada.

  - o início da curva.

  - o final da curva.

  - o lado da curva a usinar.

  - a direção de corte (concordante, discordante ou qualquer)

  Nota: Caso você somente possa ver um entre e , é porque são coincidentes. Os pontos inicial e final estão na mesma posição ao usinar um segmento fechado inteiro.
• Inverter Tudo — Clique para inverter seleções. No padrão selecionado, as porções atualmente selecionadas para usinagem são desmarcadas e as porções atualmente não selecionadas são selecionadas.
• Remover seleção — Clique para remover todas as curvas selecionadas do grupo de curvas que você deseja usinar.

Painel Lado de Usinagem

• Inverter — Clique para inverter o lado da curva a ser usinado.

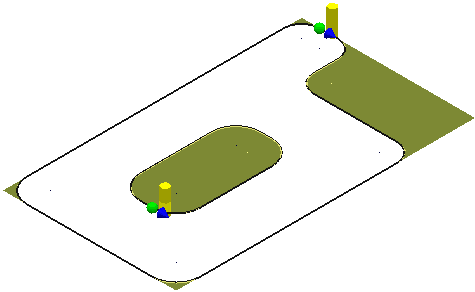

  Converte o Perfil de Curva 2D (esquerda) e Desbaste em Curva 2D (direita):



  nisto:



Nota: Os pontos inicial e final também são reservados. A fim de manter a direção de corte, as setas em azul escuro são invertidas para manter a mesma orientação com relação aos pontos inicial e final.

Painel Direção de Corte

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



  Por exemplo, o Perfil de Curva 2D (esquerda) e Desbaste em Curva 2D (direita):



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



  Por exemplo, o Perfil de Curva 2D (esquerda) e Desbaste em Curva 2D (direita):



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

  Por exemplo, o Perfil de Curva 2D (esquerda) e Desbaste em Curva 2D (direita):



Painel Histórico

• Desfazer — Selecione para reverter para o estado antes da última alteração.
• Refazer — Selecione para restabelecer a edição que você acabou de desfazer.

Painel Finalizar

• Aceitar — Clique para aplicar as alterações e fechar a guia Seções de Usinagem.
• Cancelar — Clique para descartar as alterações e fechar a guia Seções de Usinagem.
