Criando uma rosca externa

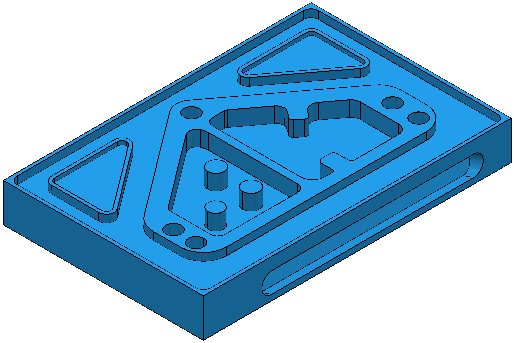

Este exemplo mostra como criar uma rosca externa num postiço. Utiliza o modelo 2DExample.dgk da pasta de Exemplos.

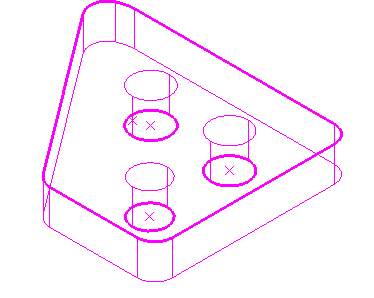

1. Crie um grupo de figura contendo os três postiços.

   Pode ser criado como uma cavidade contendo três postiços.



2. Calcule o bloco e crie uma fresa de rosca.
3. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia.
4. Selecione a guia Usinagem de Figura, e então a opção Fresamento de Rosca Externa de Figura.
5. Na página Fresamento de rosca externa de figura:
   1. Configure Tipo Profund. como Figura.
   2. Configure uma Folga de 0.
   3. Configure Voltas como 3.
   4. Configure um Passo de 2.

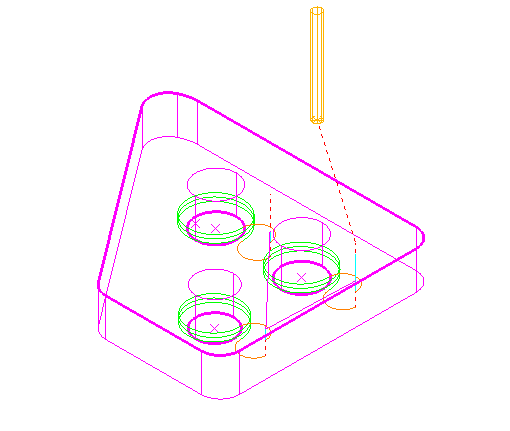

   5. Clique em Calcular.

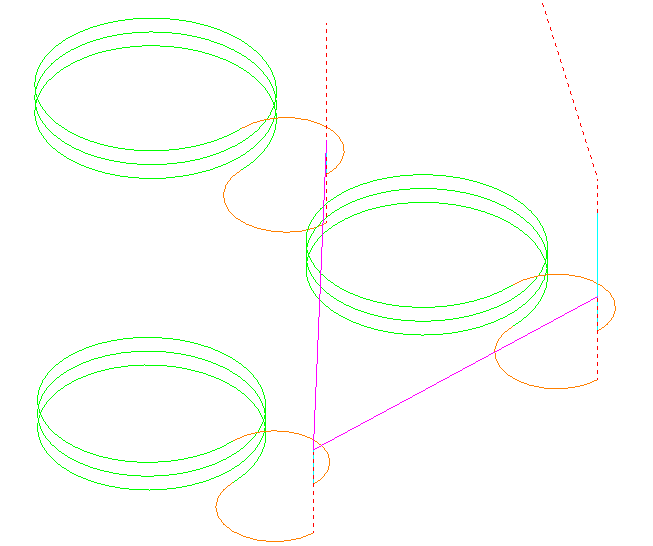

   Visualizando em detalhe:
