Exemplo de direção ao longo de X unidirecional em Y (usinagem de modelo)

Este exemplo mostra como criar um percurso de desbaste com uma ordem de percurso ao longo de X, unidirecional em Y. Utiliza o modelo 3D_Pockets.dgk da pasta de Exemplos.

  1. Calcule o bloco e crie uma ferramenta de 10 mm Esférica.
  2. Clique na guia Início > painel Configuração do percurso > Conexões de percurso para exibir a caixa de diálogo Conexões de percurso.
  3. No diálogo Conexões de percurso:
    1. Selecione a guia Pontos inicial e final.
    2. Para o Ponto inicial configure Uso como Absoluto.
    3. Configure as Coordenadas como 0, 0, 10.
    4. Clique em Aceitar.
  4. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia.
  5. Na categoria Desbaste 3D, selecione a estratégia Desbaste do Modelo e clique OK.
  6. Na página Ordenar, selecione Nível na lista Ordenar por, e:
    1. Altere o método de Ordenação para .
    2. Altere o Nome para Offset AC _ Ao longo de X _ 1 Uni Y.
    3. Clique em Calcular.

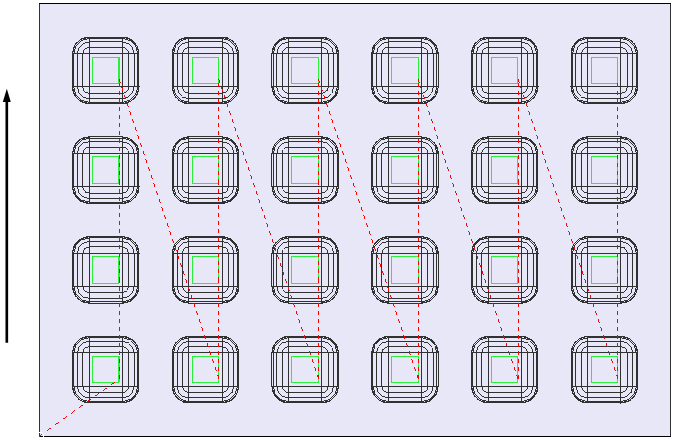

      Os movimentos de ligação mostram o efeito da opção de ordenação.

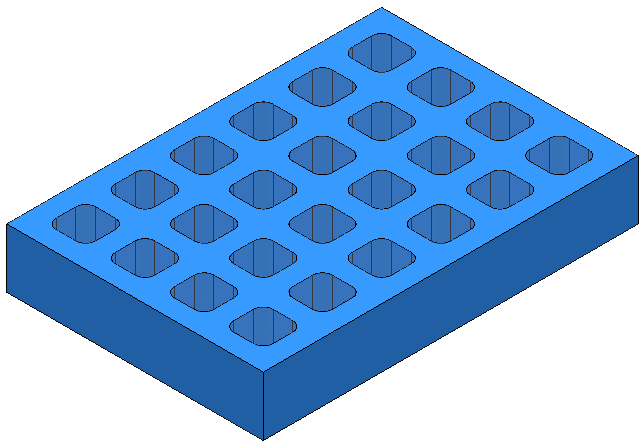

      Observando em vista isométrica:
