Acabamento Rotativo

Utilize a página Acabamento rotativo para criar um percurso rotacionando o modelo em torno do eixo X, com movimento linear fornecido pelo par de eixos Y e Z.

Limites em X — Insira os limites absolutos do caminho de acabamento ao longo do eixo X. Você pode inserir valores manualmente, ou valores automaticamente definidos clicando no botão Restaurar para limites X do bloco.

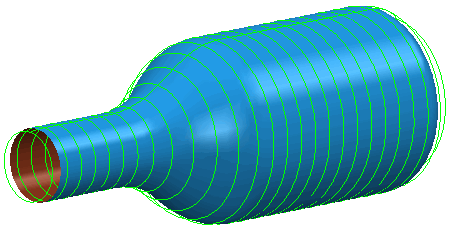

Limites em X determinados pelo botão Restaurar para limites do bloco:

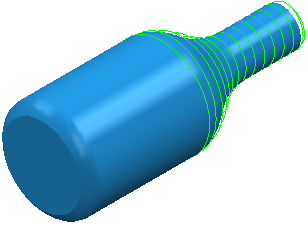

Limites em X Início 50 e Fim 102:

Estilo — Selecione a técnica de fresamento (Círculo, Linha ou Espiral).

• Circular — Selecione essa opção para que o trabalho gire com a ferramenta numa posição fixa, efetivamente usinando um círculo. A ferramenta então avança pelo valor necessário e usina o próximo círculo.



• Linha — Selecione essa opção para que a ferramenta cruze ao longo do eixo X em linhas retas, com o eixo rotativo somente usado no final de cada passo para reposicionar o trabalho.



• Espiral — Selecione essa opção para cortar uma espiral contínua ao longo do comprimento do trabalho. Para assegurar um acabamento limpo, um círculo completo é cortado nas duas extremidades.



Y-offset — Insira uma distância não nula para evitar corte no centro da ferramenta.

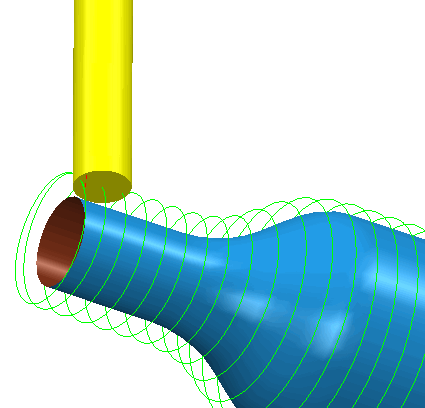

Um Y offset de 0 corta utilizando o centro da ferramenta.

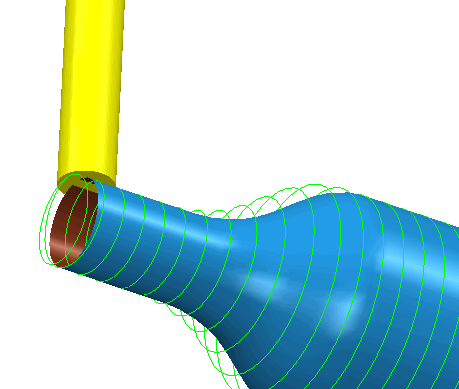

Um Y offset de 10 corta utilizando a posição na ferramenta localizada a 10mm do seu centro.

Limites angulares — Insira as posições angulares em que a usinagem tem Início e Fim. Só está disponível durante fresamento de Círculo ou Linha. A caixa Início especifica a posição angular na qual a usinagem deve começar, e a caixa Final especifica a posição final.

Ângulo inicial de 0 e Ângulo final de 360.

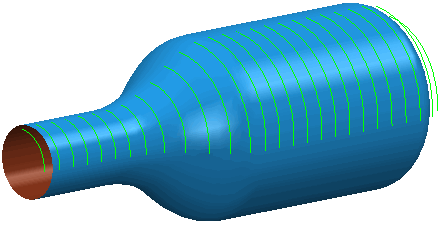

Ângulo inicial de 0 e Ângulo final de 90.

Os limites angulares são medidos numa direção anti-horária ao visualizar ao longo do eixo X positivo. A área usinada fica entre os ângulos inicial e final.

- ângulo inicial

- ângulo final

Restaurar para círculo completo — Clique para assegurar que os 360 sejam usinados.

Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Direção de corte — Selecione a tecnologia de fresamento.

Selecione uma Direção de Corte entre o seguinte:

• Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.



• Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.



• Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.

Passo lateral —Insira a distância entre passos sucessivos de usinagem.

• Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
• Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente.
• Passo lateral — Insira a distância entre passos sucessivos de usinagem.

  Se você inserir um valor de Passo Lateral, então muda para .

• Altura da crista — Insira a altura máxima de crista e utilize esse valor para determinar o passo lateral. O PowerMill calcula o valor de passo lateral para proporcionar uma altura de crista da tolerância de usinagem utilizando a ferramenta atual, ao usinar um plano inclinado a 45. Esse é o pior cenário de altura da crista para qualquer tolerância.



  Passo vertical

  Passo Lateral

  Altura da crista

Para maiores informações consulte Associação entre passo lateral e altura da crista.
