Um plano de trabalho de fixação proporciona a habilidade de limitar com relação a um plano de trabalho em particular. Se você estiver criando um percurso em um plano de trabalho (A), e os limites da máquina estiverem disponíveis em outro (B), então é mais fácil especificar os limites tornando B o plano de trabalho de fixação.
Nota: Alternativamente, você pode converter os limites do plano de trabalho B para o plano de trabalho A, mas isto leva tempo.
Esse exemplo aborda um percurso limitado pelos Limites do Eixo da Ferramenta e utiliza um Plano de Trabalho de Fixação. Utiliza Knob.dgk do diretório Examples , rotacionado 270
em Y.
Nota: Nesse caso, o percurso é gerado no plano de trabalho

, mas os limites da máquina estão disponíveis no plano de trabalho

.
- No menu de contexto individual de Modelo, selecione Editar >Transformar para exibir o diálogo Transformar Modelo.
- No diálogo Transformar Modelo, Rotacione o modelo 270
em Y e clique em Aceitar.

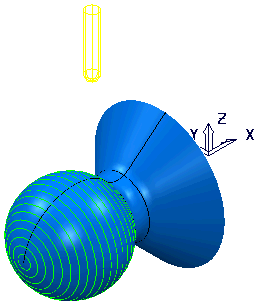

- Crie um percurso de Acabamento de Projeção de Superfície com Direção do Padrão V. Selecione a superfície esférica e crie o percurso com uma Ferramenta Esféricade 10mm e um Passo Lateral de 5. Configure o Eixo Ferramenta como Aprox/Inclinação com ângulos de Aproximação e Inclinação de 0
.
- Clique em
para criar uma cópia desse percurso.
- Na página da estratégia, clique em
para exibir a página Eixo Ferramenta e selecione a opção Limites do eixo da ferramenta para exibir a página Limites do Eixo da Ferramenta.
- Na página Limites do Eixo da Ferramenta:
- Configure Modo como Remover Percurso.
- Início do Ângulo de elevação 0
, e Final 90
.
- Na janela gráfica, selecione a superfície esférica e clique em Calcular no diálogo Acabamento por Projeção de Superfície para recalcular o percurso.

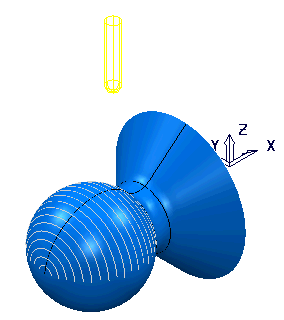

Somente uma parte do percurso é criada (até que os limites do Ângulo de Elevação sejam alcançados.)

Essa porém não é a solução necessária, pois os limites da máquina não estão definidos no plano de trabalho correto. Portanto, você precisa criar um plano de trabalho rotacionado em torno de Y por 270
.
- No menu de contexto Planos de trabalho, selecione Criar Plano de Trabalho. Isso exibe a guia Editor de Plano de Trabalho.
- Selecione guia Editor de Plano de Trabalho > painel Editar > Girar ao redor de Y para exibir o diálogo Girar.
- Insira um Ângulo de 270
e clique em Aceitar.
- Selecione guia Editor de Plano de Trabalho > painel Finalizar > Aceitar para aceitar as alterações e fechar a guia.

- Repita os passos de 2 a 4, mas dessa vez, na página Limites do eixo da ferramenta, selecione o Plano de trabalho recém-criado.
Deixe os outros parâmetros inalterados e certifique-se de que o novo plano de trabalho não esteja ativo.

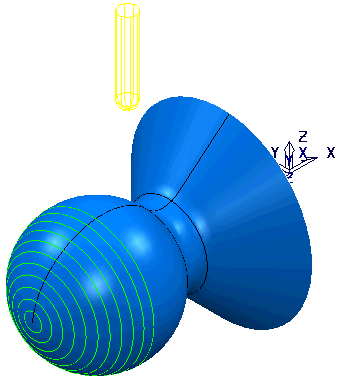

- Selecione a superfície esférica no modelo e recalcule o percurso de Acabamento de Projeção de Superfície.
