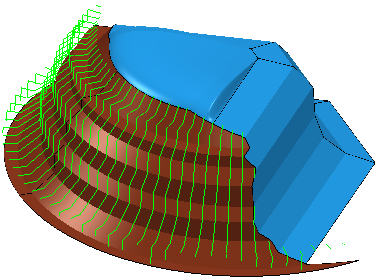

Utilize a página Acabamento por projeção de superfície para criar um percurso que é um tipo de usinagem por superfície guia. Você precisa selecionar uma superfície de referência para que essa estratégia funcione. O padrão é criado na superfície de referência. A superfície de referência não precisa ser a superfície que você deseja usinar, pode ser uma superfície de construção.
Unids. de superfície — Selecione as unidades utilizadas para especificar o passo lateral e limites.

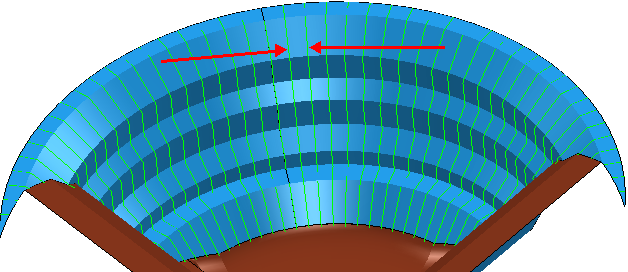

- Distância — A distância física determina o passo lateral e limites. O primeiro e último passos encontram-se na aresta da superfície. Os passos intermediários estarão numa distância menor ou igual ao Passo lateral especificado.
- Paramétrico — A parametrização da superfície determina o passo lateral e limites.
- Normalizado — O valor de superfície normalizado (no intervalo [0,1]) determina o passo lateral e limites. Por exemplo, se o U mínimo for 1 e o U máximo for 5, então:
|
Valor paramétrico |
Valor normalizado |
|---|---|
|
1 |
0 |
|
2 |
0.25 |
|
3 |
0.5 |
|
4 |
0.75 |
|
5 |
1 |
Direção de projeção — Selecione a direção para determinar quais regiões são usinadas.

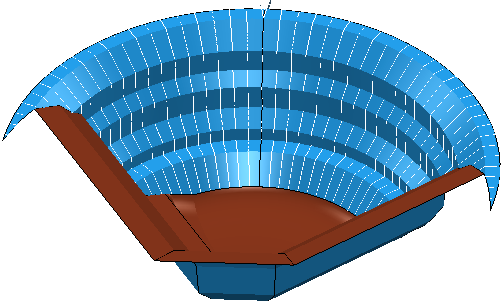

Selecione Para dentro para projetar o padrão de superfície na direção oposta às normais tomando os pontos do padrão afastados da superfície na direção das normais.

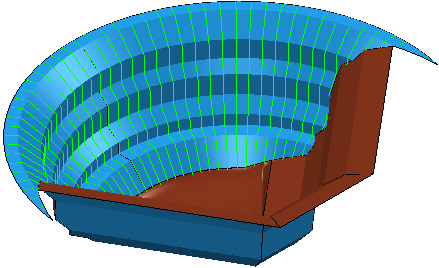

Selecione Para fora para projetar o padrão de superfície na direção das normais de superfície, tomando os pontos do padrão afastados da superfície na direção oposta das normais de superfície.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Prever — Clique para criar um percurso de pré-visualização sobre a forma de projeção.
Mostrar — Selecione para exibir a pré-visualização do padrão.
