Nome — Insira um nome para a figura.

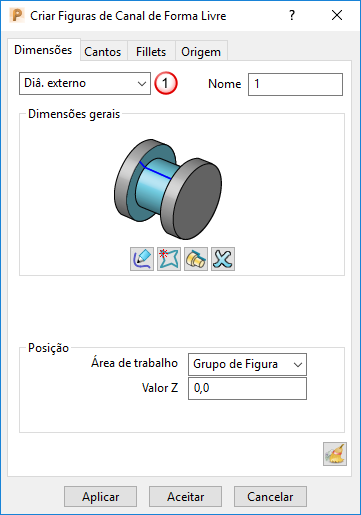

— Selecione uma opção da lista para especificar o tipo de canal:
- Face — Cria uma figura de canal numa face que aponta na direção Z positiva.
- Face posterior — Cria uma figura de canal numa face que aponta na direção Z negativa.
- Diâ. externo — Cria uma figura de canal na superfície externa de uma peça torneada.
- Diâ. interno — Cria uma figura de canal na superfície interna de uma peça torneada.
Editar curva de perfil — Clique para criar ou editar a curva de perfil da figura utilizando a guia Editor de Curva.
Extrair padrão — Clique para extrair as curvas que definem as figuras selecionadas para o Padrão ativo. Caso nenhum padrão exista, um novo é criado.
Descartar curvas — Clique para desfazer a seleção de todas as curvas selecionadas e remover qualquer figura criada a partir das mesmas.
Área de trabalho — Selecione em que área de trabalho você está trabalhando:
- Grupo de figura — Especifica o ponto com relação ao plano de trabalho de grupo de figura ativo.
- Global — Especifica o ponto com relação ao sistema de coordenadas global.
Valor Z — Insira um valor para especificar a posição da figura ao longo do eixo Z com relação à área de trabalho.
Restaurar — Clique para restaurar os parâmetros de criação de figura para os valores padrão.
