Utilize a página Acabamento de canto multi-pencil para criar um percurso de traçado múltiplo tomando contornos das áreas não usináveis de uma ferramenta anterior chamada Ferramenta de referência. Utilize para limpar cantos que ocorrem entre superfícies não tangenciais.
Saída — Selecione quais porções do percurso você deseja criar.
- Inclinado — Gera saída da porção do percurso que faz um ângulo de pelo menos o Ângulo de Inclinação com a horizontal.
- Área Rasa — Gera saída da porção do percurso que faz um ângulo de até o Ângulo Limiar com a horizontal.
- Ambos — Gera saída de ambas as porções inclinada e rasa.
Ângulo limiar — Insira um ângulo, a partir da horizontal, em que porções inclinadas e rasas são divididas quando você configura Saída como Inclinado ou Área Rasa.
Crista — Insira a altura de crista. PowerMill calcula o passo lateral entre passos da ferramenta utilizando a geometria da fresa e essa altura de crista.
Regiões separadas — Selecione para processar cada segmento pencil contínuo de maneira independente. Isso produz resultados mais suaves, mas as áreas próximas podem ser usinadas duas vezes.

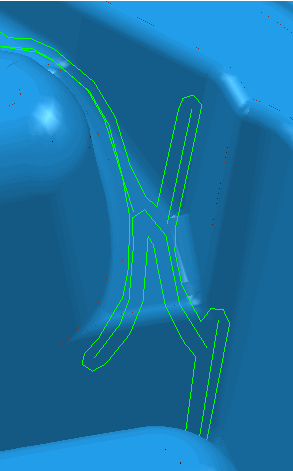

Regiões Separadas selecionado:

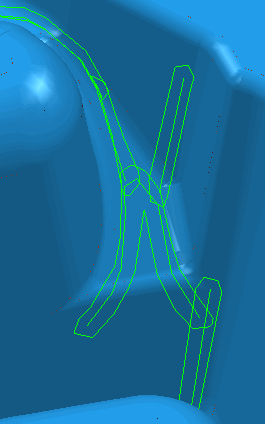

Regiões Separadas não selecionado:
Passos máximos — Utilize essas configurações para determinar o número de passos que você deseja criar. Selecione Passos máximos e então insira o número de passos desejados no campo ao lado.
Um percurso Multi Pencil sem quaisquer restrições quanto ao número de passos.

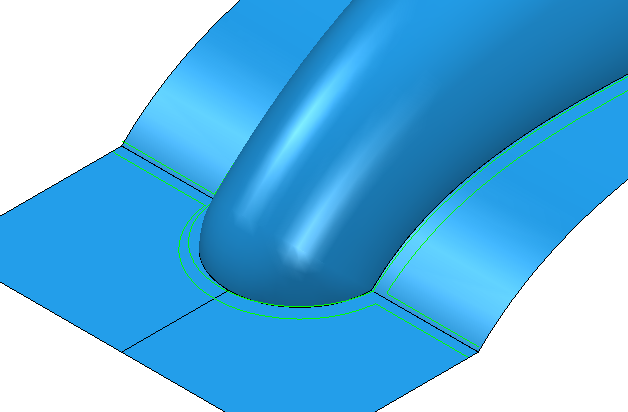

Se você selecionar Passos Máximos e inserir o número desejado de passos (neste caso 2)
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Direção de corte — Selecione a tecnologia de fresamento.
Selecione uma Direção de Corte entre o seguinte:
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
