Utilize as seguintes opções em guia Controle Dinâmico de Máquina > painel Exibir > menu Exibir para exibir elementos de percurso:
Percurso com movimentos de corte, entradas/saídas e ligações desenhados:
Movimentos de corte do percurso não desenhados:
As entradas, saídas e ligações do percurso são desenhadas. Omitir os movimentos de corte é útil ao tentar visualizar entradas, saídas ou ligações do percurso.
Percurso com movimentos de corte, entradas/saídas e ligações desenhados:
Ligações de percurso não desenhadas:
Omitir as ligações é útil ao tentar visualizar aproximações ou movimentos de corte do percurso.
Movimentos de corte e aproximações do percurso desenhados, mas ligações de percurso não desenhadas:
Ligações de percurso não desenhadas:
As aproximações do percurso não são desenhadas, mas os movimentos de corte são. Omitir as aproximações é útil ao tentar visualizar ligações ou movimentos de corte do percurso.
Se você combinar isso com simulação do percurso (utilizando Simular do Início no menu individual de percurso), exibe a orientação da ferramenta.
Isso é útil para visualizar orientação de contato da ferramenta ao utilizar um cabeçote de máquina assimétrico.
Esta opção está disponível apenas se você selecionar Normais de Contato no diálogo Distribuição de Ponto . As normais de contato são os vetores I, J, K.
Esta opção está disponível apenas se você selecionar Normais de Contato no diálogo Distribuição de Ponto . As normais de contato são os vetores I, J, K.

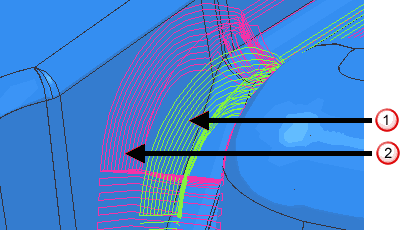

Traçado do percurso padrão em verde.
Traçado de ponto de contato do percurso em vermelho.
