Visão geral sobre comprimento da ferramenta

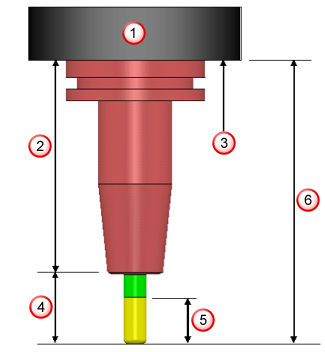

O diagrama mostra uma ferramenta de corte composta por uma ponta (amarelo) e haste (verde) montada num suporte (vermelho). A ferramenta está montada no eixo de uma máquina (cinza).

As cores mostradas aqui correspondem às cores utilizadas nos diálogos PowerMill de Ferramenta.

Eixo

Comprimento do suporte

Face de medição

Ressalto

Comprimento de corte

Comprimento total

O Comprimento de Corte representa a parte da fresa que remove material. Esse é o Comprimento da ponta.

O Ressalto é o quanto a ferramenta se projeta para fora do suporte. Isso tipicamente inclui parte do Comprimento da haste. O Ressalto é fixado quando a fresa é montada no suporte.

Dica: Para assegurar máxima vida útil da ferramenta, mantenha o Ressalto no comprimento mínimo necessário para evitar que o suporte acerte a peça ou material não usinado.

O Comprimento do Suporte é o comprimento total de todas as partes da montagem do suporte que se projetam do eixo quando o suporte é montado na máquina.

O Comprimento Total é o comprimento da montagem do suporte e fresa quando montada na máquina. É medido da ponta da ferramenta até a face de referência, que é a face base do eixo.
