Definindo as curvas de linha de fluxo

Se o PowerMill não puder calcular as curvas diretrizes ou limite, você pode selecioná-las. Esse exemplo utiliza o arquivo 5axisModel.dgk da pasta de Exemplos e assume que você tenha criado um padrão embutido.

1. Na categoria Acabamento do diálogo Seletor de estratégia selecione Acabamento Linha de Fluxo.

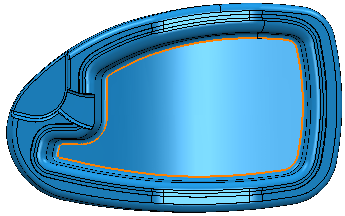

2. Selecione o padrão embutido. Se o Status for Válido siga para o passo 9.
3. Se o Status for diferente de Válido, clique no botão Definição de curva . Isso exibe o diálogo Definição de Curva de Linha de Fluxo.
4. Selecione a curva diretriz inicial.

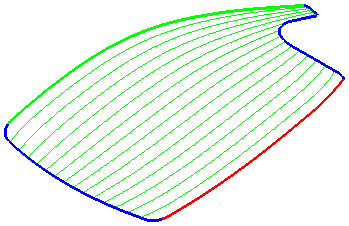

   A curva diretriz inicial é exibida em verde.

5. Selecione a curva diretriz final.



   A curva diretriz final é exibida em vermelho.

6. Selecione uma curva limite.



   A curva limite é exibida em azul.

7. Selecione a segunda curva limite (utilize a tecla Shift enquanto seleciona).



   A segunda curva limite é exibida em azul e a direção de corte e área de usinagem também são definidas.

8. Clique em Encerrar. Isso fecha do diálogo e retorna ao diálogo Acabamento Linha de Fluxo.
9. Na página Acabamento linha de fluxo:
   1. Configure o valor do Passo lateral como 10.
   2. Clique em Calcular.
