Exemplo de Transformação Retangular

Este exemplo mostra como criar movimentos múltiplos num percurso utilizando um padrão retangular. Utiliza a opção Manter Original para que você possa facilmente visualizar o efeito da transformação.

Utiliza o modelo Chainsaw.ige da pasta de Exemplos com um percurso de perfil de resíduo como percurso ativo.

1. Selecione guia Edição de Percurso > painel Editar > Transformar para exibir a guia Transformar Percurso.
2. Selecione guia Transformar Percurso > painel Transformar > Transformação Múltipla para exibir o diálogo Transformação múltipla.
3. Na guia Retangular configure:
   1. Número de linhas como 3.
   2. Distância entre linhas como 500.
   3. Distância entre colunas como 300.
   4. Número de colunas como 4.
   5. Caixa oca não selecionado.
   6. Clique em Aceitar.

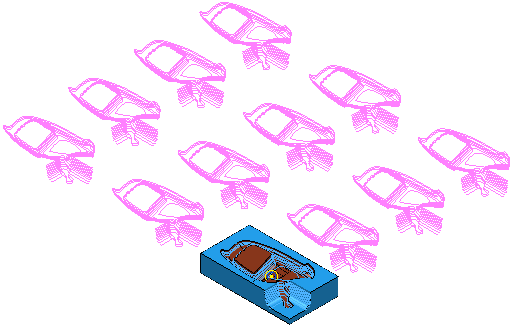

4. Selecione guia Transformar Percurso > painel Finalizar > Aceitar para aceitar as alterações e criar os percursos duplicados.
