Modo Instantâneo

O Modo Instantâneo permite anotar seus instantâneos.

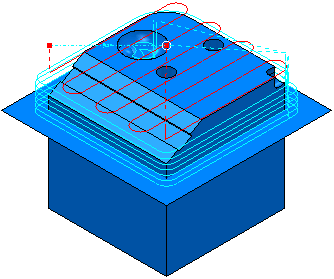

1. Ajuste a vista CAD do modelo para o tamanho e orientação desejados.



2. No menu de contexto individual de Programa NC, selecione Folhas de Processo > Instantâneo > Acessar Modo de Instantâneo. Isso exibe a guia Instantâneo e o fundo da tela é exibido em branco.

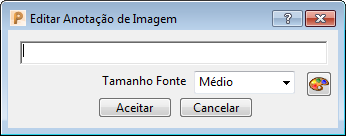

3. Clique na Janela Gráfica. Isso exibe o diálogo Editar Anotação do Instantâneo.



4. Insira o texto relevante, por exemplo Área de interesse, e clique em Aceitar. Isso adiciona o texto à área gráfica.



5. Movimente o texto posicionando o cursor sobre o texto (o cursor muda para ) e arrastando para a posição desejada.

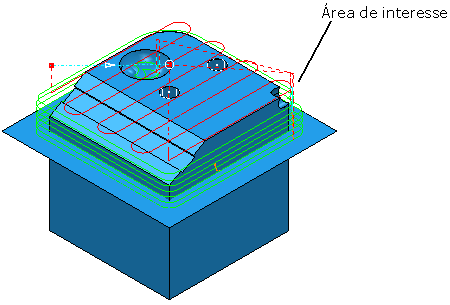

6. Desenhe uma linha clicando e arrastando na janela gráfica.



7. Selecione guia Instantâneo > painel Instantâneo > Capturar Instantâneo > Salvar Como Vista ISO.

   Isso captura um instantâneo da vista atual e salva como o instantâneo Vista ISO. Não captura um instantâneo da vista ISO (a menos que a vista atual seja uma vista ISO).

8. Selecione guia Vista > painel Vistas > A partir de > Topo (Z)
9. Selecione guia Instantâneo > painel Instantâneo > Capturar Instantâneo > Salvar Como Vista Superior.
10. Selecione guia Instantâneo > painel Finalizar > Aceitar para fechar a guia Instantâneo.
