Desbaste de torneamento

Utilize a página Desbaste de torneamento para usinar uma peça torneada.

Ciclo — Selecione entre:

• Torneamento — Esse ciclo realiza desbaste dentro das fronteiras definidas do material executando avanço paralelo à linha de centro da peça ao longo do eixo Z e ao mesmo tempo descendo no eixo X. Se você selecionar uma direção de corte Negativa, a ferramenta corta da direita para a esquerda. Se você selecionar uma direção de corte Positiva, a ferramenta corta da esquerda para a direita.
• Face — Esse ciclo realiza desbaste dentro das fronteiras definidas do material executando avanço perpendicular à linha de centro da peça e ao mesmo tempo descendo para a face da peça ao longo do eixo Z na direção negativa. Se você selecionar uma direção de corte Negativa, a ferramenta corta para baixo no eixo X, do topo para a linha de centro. Se você selecionar uma direção de corte Positiva, a ferramenta corta para cima no eixo X, da linha de centro para o topo.
• Face posterior — Esse ciclo realiza desbaste dentro das fronteiras definidas do material executando avanço perpendicular à linha de centro da peça e ao mesmo tempo descendo para a face da peça ao longo do eixo Z na direção positiva. Se você selecionar uma direção de corte Negativa, a ferramenta corta para baixo no eixo X, do topo para a linha de centro. Se você selecionar uma direção de corte Positiva, a ferramenta corta para cima no eixo X, da linha de centro para o topo.

Estilo — Selecione entre:

• Torneamento — Cada passo de desbaste é cortado na mesma direção. Para acabamento, a ferramenta traça o contorno da figura da direita para a esquerda e é removida da peça.

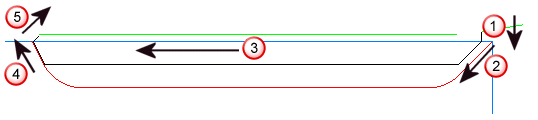

  Desbaste

  Cada passo de desbaste é cortado na mesma direção.



  Avanço direto na peça. A distância é baseada na profundidade de corte.

  Cortar pela parede direita.

  Avançar direto em linha reta.

  Avançar para cima na parede esquerda.

  Afastar da parede, retrair para o outro lado da figura.

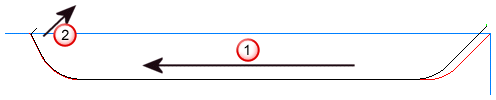

  Acabamento



  A ferramenta traça o contorno da figura da direita para a esquerda.

  A ferramenta é afastada da peça com base no Ângulo de Saída e na Distância de Saída.

• Bidirecional — Desbaste com ferramentas de canal bidirecionais é bidirecional. O estilo de acabamento bidirecional é realizado utilizando uma estratégia única habilitada com uma ferramenta de canal que corta em ambas as direções.

  Desbaste com ferramentas de corte bidirecional é bidirecional. Os passos dos cortes são como segue.



  Avanço descendo diretamente na peça. A distância é baseada na profundidade de corte.

  Avanço direto em Z.

  Afastamento da parede e pequeno movimento de retorno rápido em Z.

  Avanço direto para baixo novamente com base na profundidade de corte.

  Avanço direto na direção -Z.

• Inserto redondo — Percursos de acabamento com ferramenta de Inserto redondo são o mesmo que percursos de acabamento de Torneamento. Tem como objetivo aplicar a ferramenta de maneira mais suave numa forma de canal. Quando selecionado, a página Inserto redondo está disponível.

  Percursos de desbaste com ferramenta redonda são destinados a descer a ferramenta de maneira mais suave numa forma de canal através de um ângulo de engate. Uma ferramenta redonda é necessária e você precisa selecionar manualmente a ferramenta para esse tipo de percurso.



Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.

Abaixo da linha de centro — Selecione essa opção para que a ferramenta corte do lado X negativo da linha de centro de torneamento.

Direção de corte — Selecione uma opção para especificar a direção de corte da ferramenta:

• Positivo — A ferramenta corta na direção positiva do eixo de corte, que depende do Ciclo selecionado.
  • Torneamento — A ferramenta corta na direção +Z.
  • Face — A ferramenta corta na direção +X.
  • Posterior — A ferramenta corta na direção +X.
• Negativo — A ferramenta corta na direção negativa do eixo de corte, que depende do Ciclo selecionado.
  • Torneamento — A ferramenta corta na direção -Z.
  • Face — A ferramenta corta na direção -X.
  • Posterior — A ferramenta corta na direção -X.

Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal para separar a caixa Sobremetal em Sobremetal radial Sobremetal axial . Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.

Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.

Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.

Profund. corte — Insira um incremento para cada passo executado pela rotina de desbaste na peça. A interpretação de Profundidade de corte depende de Profund. corte constante estar selecionado.

Se Profund. corte constante não estiver selecionado, o valor Profund. corte configurado é a profundidade de corte máxima para a figura. Se a Profund. corte dividir uniformemente a profundidade da sua figura, seu incremento é utilizado. Caso resulte num passo final muito raso, a Profundidade de corte é ajustada para resultar em passos de desbaste uniformes. Por exemplo, se uma figura apresentar 0.5 mm de profundidade e Profundidade de Corte for especificado como 0.4, a figura sofre desbaste em dois passos uniformes de 0.25 mm de profundidade em vez de em um passo de profundidade 0.4 mm e outro de profundidade 0.1 mm.

Se Profund. corte constante estiver selecionado, a figura é cortada utilizando essa profundidade para cada passo.

• Máximo — Insira a profundidade de corte máxima.
• Profund. corte constante — Consulte Profund. corte.

Passo de perfil — Selecione uma opção para especificar se um passo de parede é inserido no percurso.

Esse atributo se aplica a estratégias de desbaste de torneamento e broqueamento. Selecione:

• Sempre para executar os três movimentos de um passo de desbaste típico:
  1. Avançar em linha reta em direção à peça .
  2. Subir a parede para remover cristas .
  3. Afastar da peça sob um ângulo .



• Pular tudo para omitir o segundo movimento. Selecione essa opção ao utilizar uma ferramenta que não corta para cima de maneira satisfatória. Por exemplo:



• Pular número para selecionar quantos passos são ignorados. Por exemplo, selecione 1 para pular o movimento de parede para o primeiro passo de desbaste, mas não para os passos subsequentes. Essa opção somente está disponível para estratégias de broqueamento.

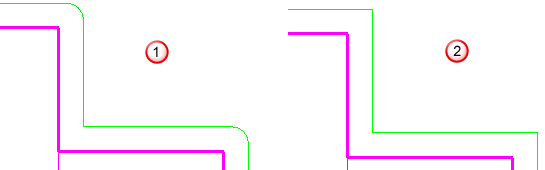

Rebarbar — Selecione para automaticamente inserir movimentos em arco em cantos externos.

— Rebarbar ligado.

— Rebarbar desligado.

Os efeitos de rebarbar são:

• Movimentos desnecessários da máquina são minimizados; porém, o programa da peça pós-processado pode ser ligeiramente mais longo em número de blocos utilizados.
• Rebarbas são removidas, mas fora isso a peça terá a mesma forma e dimensões dadas pela curva de figura pois o raio do arco inserido é igual ao raio da ponta da ferramenta.
• O movimento da máquina é mais lento.

Contra-saídas — Selecione uma opção para especificar como o percurso considera contra-saídas.
