Para limitar uma Fronteira por uma Fronteira existente

Selecione a opção Limitar Fronteira caso deseje limitar uma nova fronteira por uma fronteira existente. Essas opções somente estão disponíveis para: fronteiras de Resíduo, Superfície Selecionada, Área rasa, Silhueta, Seguro à Colisão e Resíduo de Modelo Usinado.

• Lista Fronteira Limitante — Selecione uma fronteira existente na lista para torná-la a fronteira limitante.
• Dentro — Selecione essa opção para que a nova fronteira esteja dentro da fronteira limitante.
• Fora — Selecione essa opção para que a nova fronteira esteja fora da fronteira limitante.

Nota: A fronteira limitante não pode ser limitada por outra fronteira.

Este exemplo mostra como criar uma fronteira de superfície selecionada. Utiliza o modelo cowling.dgk da pasta de Exemplos.

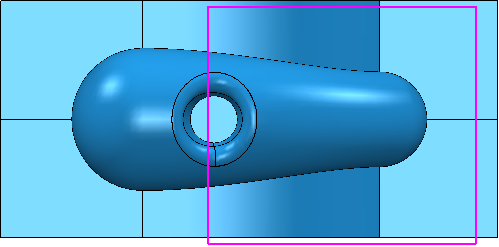

1. Crie uma Fronteira Definida pelo Usuário simples:



2. Crie uma Fronteira de Superfície Selecionada com:

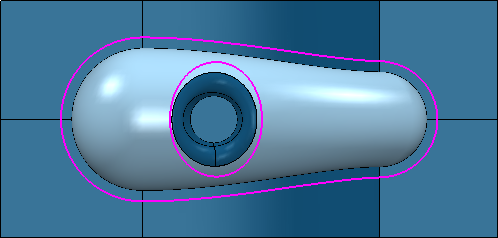

   1. Limitar Fronteira selecionado.
   2. A fronteira definida pelo usuário como a sua Fronteira Limitante.
   3. Dentro selecionado.



3. Selecionar Fora em vez de Dentro produz:



4. Criar uma Fronteira de Superfície Selecionada sem Limitar Fronteira.
