Este exemplo mostra como medir a distância XY entre dois pontos de um modelo. Utiliza o modelo chainsaw.ige da pasta de Exemplos.
Preparando para medição
- Clique na guia Início > painel Utilitários > Medir para exibir o diálogo Medir.
- Clique em um botão na área Medir Geometria para exibir a guia Ferramentas de medição.
- Selecione guia Ferramentas de Medição > painel Projeção > Projeção no Plano.
Selecionando os pontos:

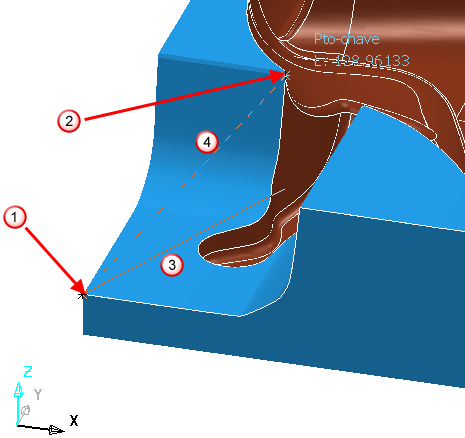

Na área gráfica, clique nos dois pontos
e
.
Você pode observar:
o componente XY da linha entre os dois pontos selecionados.
a linha entre os dois pontos selecionados.

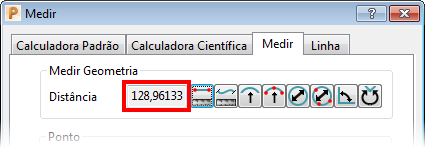

Selecionar os pontos exibe o diálogo Medir com a distância XY exibida no campo Distância.
Se a linha guia for exibida no plano ZX ou YZ, você está utilizado o plano principal errado. Para alterar o plano principal, na barra de ferramentas Informação selecione
.
