Utilize a página Acabamento Z constante otimizado para criar um percurso Z constante nas porções inclinadas de um modelo e um percurso 3D offset nas porções rasas.
Espiral — Selecione essa opção para criar um caminho em espiral entre dois contornos fechados consecutivos. Isso minimiza o número de subidas da ferramenta e maximiza o tempo de corte, mantendo deflexões e condições de carga da ferramenta mais constantes.

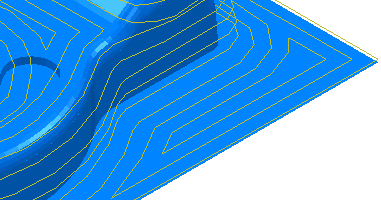

Selecionar Espiral converte isso:
nisto:
Offsets fechados — Quando selecionado, cria os offsets 3D de fora para dentro. Quando não selecionado, cria os offsets 3D de dentro para fora.

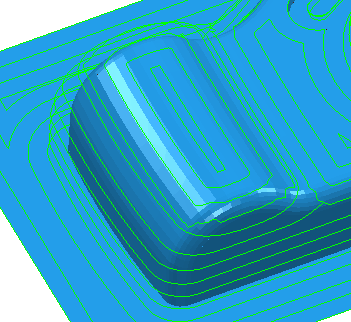

Converte isso:

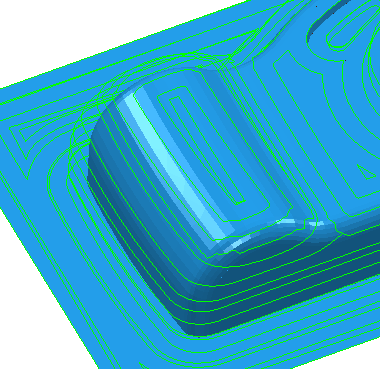

Nisto:
Suavização — Selecione essa opção para suavizar offsets de segmentos de percurso sobre o modelo.
Selecionar a opção Suavização converte isso:

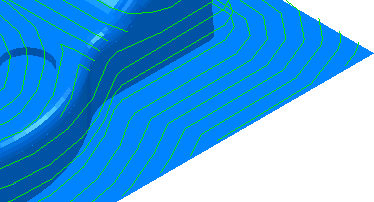

nisto:

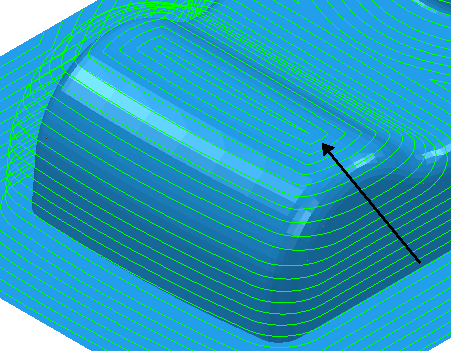

Linha de centro — Selecione para incluir um passo sobre a linha de centro de junções de canto de percurso. Isso remove pequenas cristas criadas nas junções.
Linha de centro desligado.
Linha de centro ligado.
Tolerância — Insira um valor para determinar com que precisão o percurso segue o contorno do modelo.
Direção de corte — Selecione a tecnologia de fresamento.
Selecione uma Direção de Corte entre o seguinte:
- Concordante — Selecione para criar percursos utilizando somente fresamento concordante, onde possível. A ferramenta fica à esquerda da aresta usinada quando visualizada na direção do curso.
- Discordante — Selecione para criar percursos utilizando somente fresamento discordante, onde possível. A ferramenta fica à direita da aresta usinada quando visualizada na direção do curso.
- Qualquer — Selecione para criar percursos utilizando usinagem discordante e concordante. Isso minimiza subidas e curso de ferramenta.
Sobremetal — Insira a quantidade de material a ser deixado na peça. Clique no botão Sobremetal
para separar a caixa Sobremetal em Sobremetal radial
Sobremetal axial
. Utilize para especificar Sobremetal Radial e Axial separados como valores independentes. Valores separados de Sobremetal Radial e Sobremetal Axial são úteis para peças ortogonais. Você pode utilizar sobremetal independente em peças com paredes inclinadas, embora seja mais difícil prever os resultados.
Sobremetal radial — Insira o offset radial com relação à ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em paredes verticais.
Sobremetal axial — Insira o offset com relação à ferramenta, apenas na direção do eixo ferramenta. Em usinagem 2.5-eixos ou 3-eixos, um valor positivo deixa material em faces horizontais.
Sobremetal do componente — Clique para exibir o diálogo Sobremetal do componente , que permite especificar os sobremetais das diferentes superfícies.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Copiar passo lateral da ferramenta — Clique para carregar a profundidade de corte radial dos dados de corte da ferramenta ativa. A profundidade de corte radial é medida normal ao eixo da ferramenta.
Editado — Quando exibido, mostra valores inseridos pelo usuário atual (ou outro usuário). Clique em para alterar para o valor calculado automaticamente.
Passo lateral — Insira a distância entre passos sucessivos de usinagem.
Se você inserir um valor de Passo Lateral, então
muda para .
Altura da crista — Insira a altura máxima de crista e utilize esse valor para determinar o passo lateral. O PowerMill calcula o valor de passo lateral para proporcionar uma altura de crista da tolerância de usinagem utilizando a ferramenta atual, ao usinar um plano inclinado a 45
. Esse é o pior cenário de altura da crista para qualquer tolerância.
Passo vertical
Passo Lateral
Altura da crista
Para maiores informações consulte Associação entre passo lateral e altura da crista.
Usar passo lateral de offset separado — Selecione para utilizar valores diferentes de passo lateral para as áreas inclinadas e rasas. O Passo Lateral Raso precisa ser maior ou igual ao Passo lateral. Quando você define um Passo Lateral Raso, a caixa Passo Lateral torna-se o Passo Lateral Inclinado.

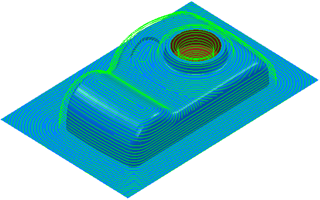

Analisando camera.ttr do diretório Examples , você pode observar o efeito de um passo lateral diferente nas porções inclinadas e rasas.
Converte isso:
Nisto:
