Exemplo de procedimento de nesting

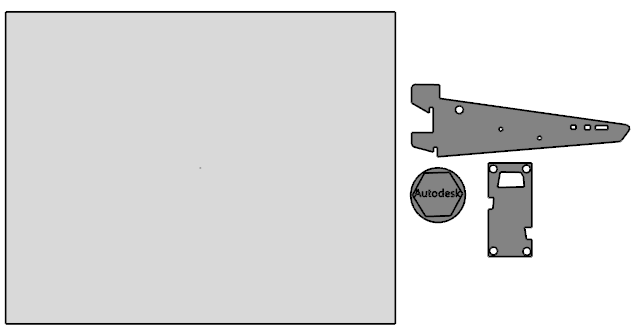

Este exemplo mostra como aninhar três peças diferentes em uma folha:

1. Clique na guia Editar > painel Transformar > Nesting para exibir a caixa de diálogo Nesting.

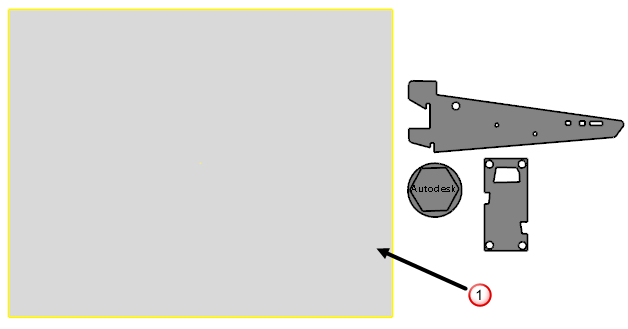

2. Selecione a folha .

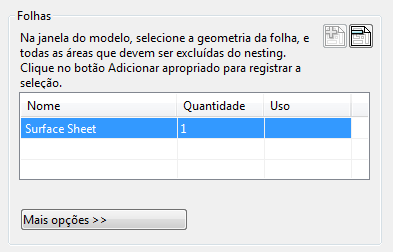

3. Clique no botão Adicionar como folhas organizadas . A folha é adicionada à lista Folhas na caixa de diálogo Nesting:

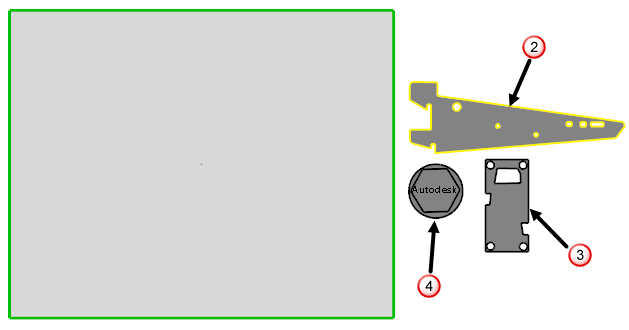

4. Selecione a peça Superfície 'Suporte' .

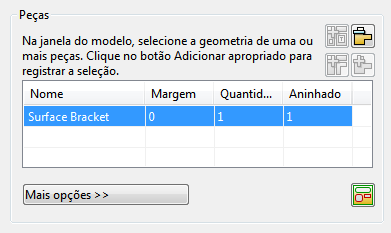

5. Clique no botão Adicionar como única peça . A peça é adicionada à lista Peças na caixa de diálogo Nesting:



6. Defina os seguintes valores para a peça na lista Peças:
   • Margem: 2
   • Quantidade:3
7. Clique em Mais opções.
8. Defina os seguintes valores adicionais para a peça:
   • Ângulo de passo de rotação: 1
   • Prioridade da peça:1



9. Repita as etapas 4-8 para as duas peças restantes da seguinte maneira:
   • Peça Superfície 'Ranhura' : use os valores Margem 1, Quantidade 2, Ângulo de passo de rotação 1, Prioridade 2
   • Peça Superfície 'Enchimento' : use os valores Margem 1, Quantidade 200, Ângulo de passo de rotação 1, Prioridade 3, e marque a caixa de seleção Rotacionar rótulo de texto com peça.
   Nota: Essa opção está selecionada por padrão.

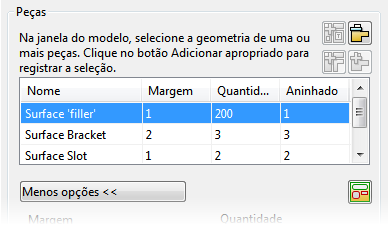

   A lista Peças deve aparecer como mostrado abaixo:



   Nota: Como alternativa, você pode selecionar todas as três peças e clicar no botão Adicionar como peças organizadas para adicioná-las de uma só vez. Em seguida, defina os valores de cada peça destacando cada uma delas na lista Peças.
10. Clique em Aplicar. As peças são aninhadas de acordo com os valores inseridos:

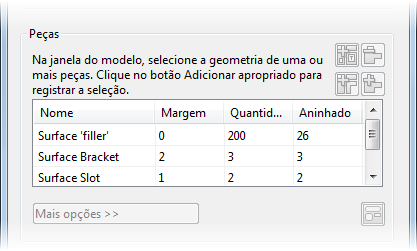

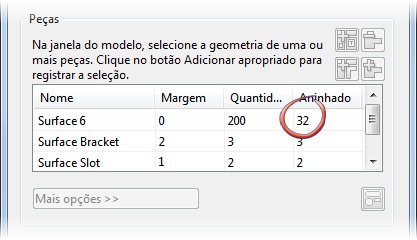

    A lista Peças é atualizada para mostrar o número de cada peça aninhada:



    Isso mostra que:

    • Todas as peças Superfície 'Suporte' (prioridade 1) foram aninhadas.
    • Ambas as peças Superfície 'Ranhura' (prioridade 2) foram aninhadas.
    • Vinte e seis peças Superfície 'Enchimento' (prioridade 3) foram aninhadas.

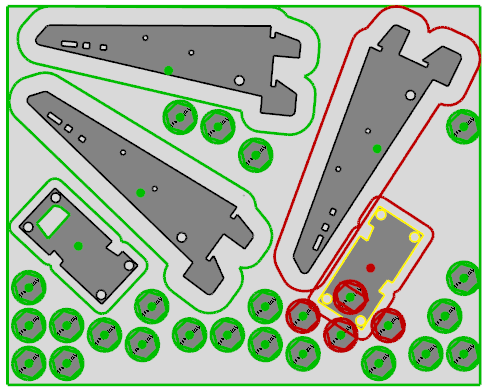

11. Clique e arraste uma das peças Superfície 'Ranhura'. Conforme você move a peça, as peças sobrepostas são exibidas em vermelho.



    Dica: Você também pode rotacionar uma peça selecionando e arrastando o contorno da margem.
12. Clique em Aplicar para reorganizar as peças com base na nova posição da peça Superfície 'Ranhura'.

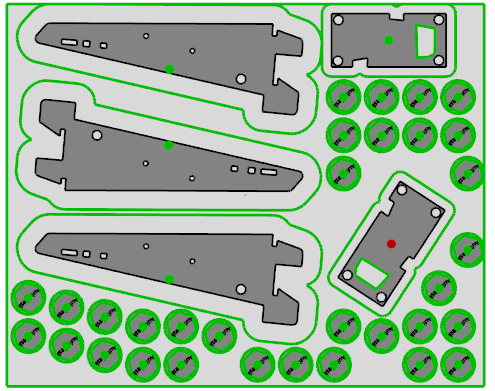

    As peças são reorganizadas, e o número de peças Superfície 'Enchimento' que podem ser aninhadas aumenta:



Dica: Quando você reposiciona um item manualmente, o item é travado na nova posição, e as operações subsequentes de nesting não reposicionam a peça. Isso é indicado por um ponto vermelho no centro do item. Para destravar uma peça travada, mude o ponto vermelho para verde.
