Modificando uma definição de componente para uma Power Feature

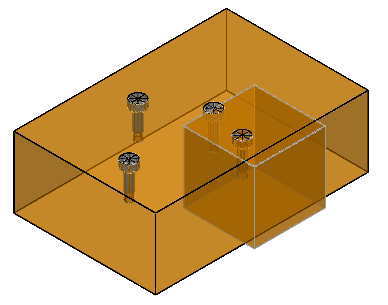

O modelo abaixo mostra uma montagem simples chamada teste:

• O componente parafuso foi criado com um sólido principal e uma Power Feature.
• O bloco é um componente único.



Para modificar a definição do componente da Power Feature:

1. Na Janela de Vista de Biblioteca ou na árvore de montagem, clique com o botão direito do mouse na definição de parafuso.
2. No menu de contexto, selecione Todas as Instâncias > Modificar Geometria.

   A geometria da definição de componente fica visível na tela, e a árvore da definição de componente é exibida:



3. Realize as alterações necessárias na geometria
4. Clique em na barra de ferramentas Modificar.

   O sólido é convertido de volta no componente. Todos os objetos ficam visíveis novamente, e todos os componentes que utilizam a definição de componente modificada são atualizados.
