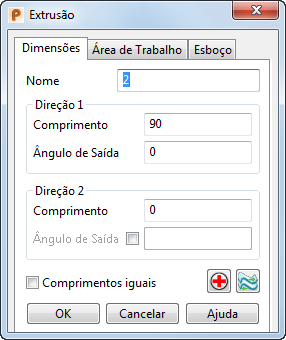

Clique duas vezes em uma superfície de extrusão e utilize as guias do diálogo Extrusão para editá-la:
Guia Dimensões
Utilize esta guia para especificar as dimensões da superfície de extrusão:
- Nome — Edite o nome da extrusão selecionada.
- Direção 1
- Comprimento — É o Comprimento da extrusão. O comprimento pode ser zero caso o comprimento especificado em Direção 2 seja diferente de zero.

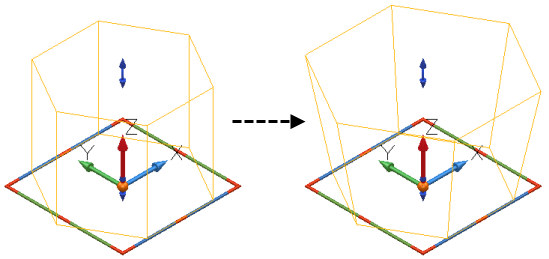

- Ângulo de Saída — É o Ângulo de Saída a partir da base da extrusão. O ângulo é medido do eixo normal ao plano principal:
- Direção 2
- Comprimento — É o comprimento negativo da extrusão.

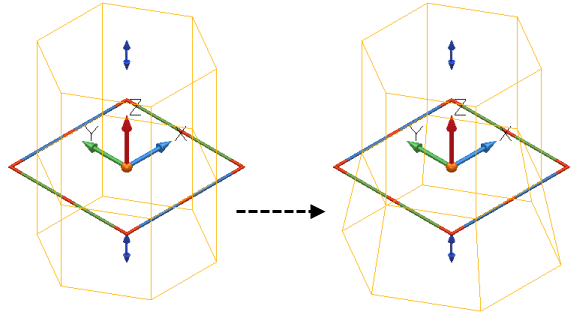

- Ângulo de Saída — É o ângulo de saída da extrusão no comprimento negativo:
Quando você insere um valor, o modelo é atualizado dinamicamente para refletir a alteração.
- Selecione Comprimentos iguais para configurar o mesmo Comprimento para Direção 1 e Direção 2.
- Se necessário, clique em
para verificar se o ângulo de saída é constante.
- Clique em
para inverter a direção. A superfície é invertida de forma que a parte externa torne-se a parte interna e vice-versa.
Guia Área de trabalho
Você pode utilizar esta guia para editar as opções da área de trabalho da superfície de revolução como se estivesse utilizando a guia diálogo de Superfície primitiva - Área de trabalho. As únicas exceções são as seguintes opções exclusivas:
- Inclinação — Se esta opção for selecionada, todas as alterações feitas no plano de trabalho mudarão a direção da extrusão sem afetar a curva base. Quando inativo, alterações feitas no plano de trabalho irão alterar a orientação e a posição da extrusão inteira.
— Torna o eixo Z do plano de trabalho perpendicular ao plano em que a curva base se encontra. Se a curva base não for plana, então o plano de melhor ajuste é calculado.
Guia Esboço
Utilize esta guia da mesma forma que utiliza a guia Esboço na caixa de diálogo Revolução.
