Você pode criar desenhos detalhados de legendas de furo automaticamente a partir de uma montagem. Você pode criar legendas de furo para um design de porta molde como o mostrado abaixo:
- Clique na guia Draft > painel Desenho > Desenhos de Componente. O diálogo Desenhos de Componente é exibido.
- Configure as opções no diálogo conforme necessário.
- Clique OK.

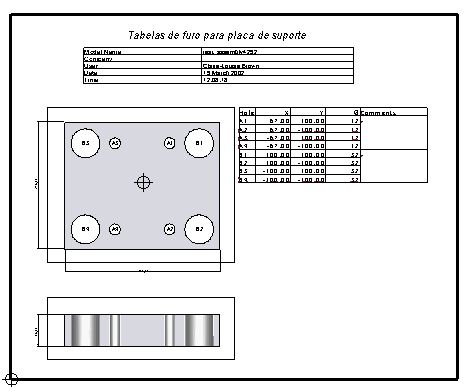

Um desenho é criado para cada placa na montagem, que contém:
- Duas vistas da placa: parte superior e lateral
- Dimensões da placa (somente para moldes)
- Uma legenda de furos e rótulos
Você pode personalizar os desenhos utilizando o modelo de template chamado component_drawing_template.psmodel.
