Copiando figuras entre sólidos

Além de transformar e copiar figuras dentro de um sólido, você também pode transformar e copiar figuras de um sólido para outro utilizando as seguintes opções na guia Editar > painel Transformar:

• Mover
• Rotacionar
• Espelhar
• Escalar

Por exemplo, para copiar figuras entre sólidos utilizando a operação Mover:

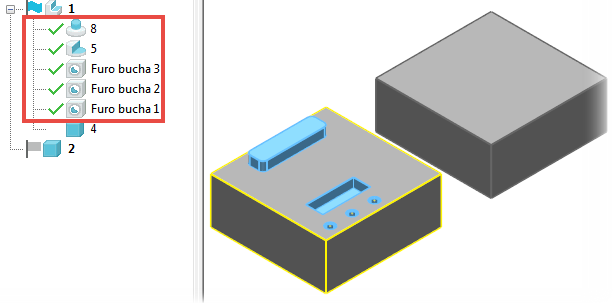

1. Selecione as figuras no sólido que você deseja copiar na janela da árvore:



Dica: É aconselhável selecionar a figura na árvore de sólido, e não graficamente. No caso de figuras Booleanas, isso é especialmente útil para assegurar que apenas a figura seja selecionada, e não o objeto inteiro.
2. Clique na guia Editar > painel Transformar > Mover para exibir a barra de ferramentas Mover:



3. Clique no botão Manter original e insira o número de cópias desejadas na caixa Cópias.

   O botão Selecione o sólido de destino torna-se disponível. Esse botão somente está disponível se você tiver selecionado figuras sólidas antes de exibir a barra de ferramentas Mover.

4. Clique no botão Selecione o sólido de destino e selecione o sólido para o qual você deseja copiar as figuras.
Dica: Você também pode selecionar o sólido de destino clicando na árvore de sólido.
5. Defina a movimentação da figura utilizando uma das opções na barra de ferramentas:
   • — Insira valores X, Y e Z ou selecione graficamente a posição de movimentação para definir a movimentação da figura utilizando eixos de plano de trabalho.
   • — Selecione graficamente dois pontos para definir a direção de movimentação, e insira um valor ou arraste a alça para definir a distância de movimentação.
   • — Defina graficamente a direção de movimentação selecionando uma normal à geometria, e insira um valor ou arraste a alça para definir a distância de movimentação.

     Ilustrações gráficas das figuras transformadas são exibidas. Existem diferentes ilustrações de pré-visualização para a transformação de figuras, que dependem do sólido primário ter sido ou não transformado.

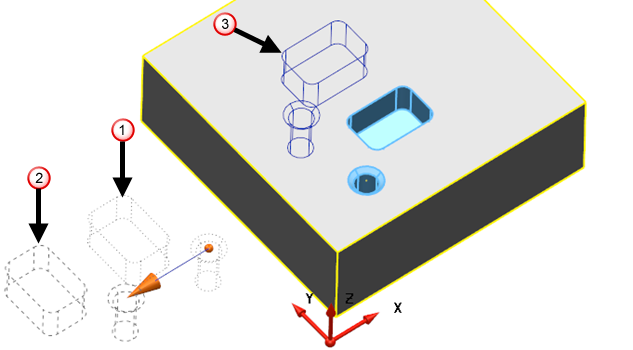

     O exemplo a seguir demonstra a movimentação de figuras num bloco que foi rotacionado:



     — Contorno pontilhado das figuras nas suas posições originais (antes do sólido ser rotacionado).

     — Contorno tracejado mostrando uma pré-visualização das figuras após terem sido movidas por -20mm na direção x.

     — Contorno azul mostrando o resultado final das figuras movidas e aplicação da transformação sólida.

6. Clique no botão Aplicar.

   As figuras são copiadas para o novo sólido, e são adicionadas à árvore de figura.
