Rotacionar - Especificar o eixo de rotação utilizando um arco especificado por três pontos

Utilize a opção na barra de ferramentas Rotacionar para especificar o eixo de rotação, utilizando um arco especificado por três pontos.

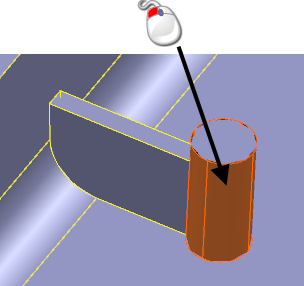

1. Selecione a face a ser rotacionada.



2. Clique na guia Editar > painel Transformar > Rotacionar para exibir a barra de ferramentas Rotacionar.
3. Clique em .

   A barra de ferramentas é atualizada para refletir sua seleção.

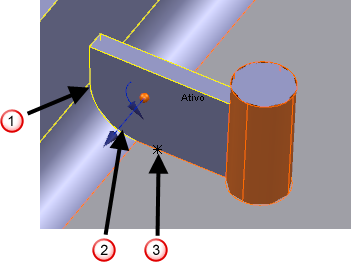

4. Clique em três pontos para especificar um arco. Por exemplo, selecione , e . O eixo de rotação é criado no centro do arco:

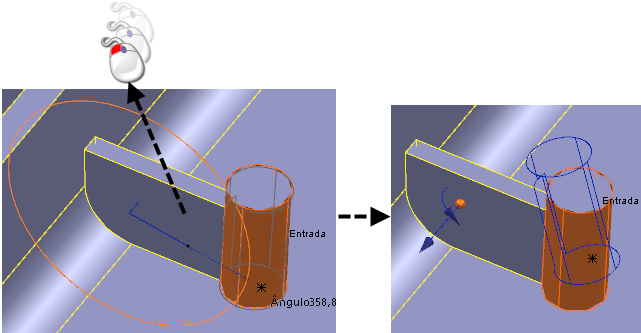

5. Insira um valor na barra de ferramentas para especificar o Ângulo ou clique e arraste a face, conforme mostrado abaixo:



6. Libere o botão quando a face estiver na posição necessária.
7. Clique em para rotacionar a face e atualizar toda a geometria associada.



8. Clique para fechar a barra de ferramentas.
