Efeito da seleção de diferentes entidades de referência

O exemplo abaixo mostra:

• o efeito da seleção de diferentes entidades de referência — Exemplos 1e 2.
• o efeito da seleção de uma entidade de referência curvada — Exemplo 3.

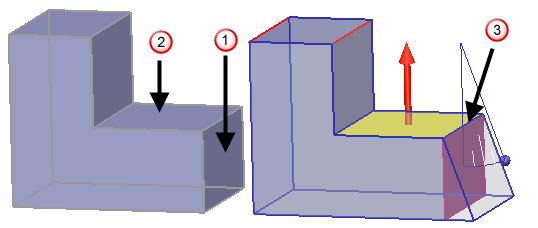

Exemplo 1

1. Selecione a face que deseja inclinar .



2. Selecione a entidade de referência .
3. Insira um Ângulo de 25.
4. Clique em Aplicar.

O ponto de articulação da face inclinada reflete a entidade de referência selecionada. O ângulo é medido no ponto de articulação.

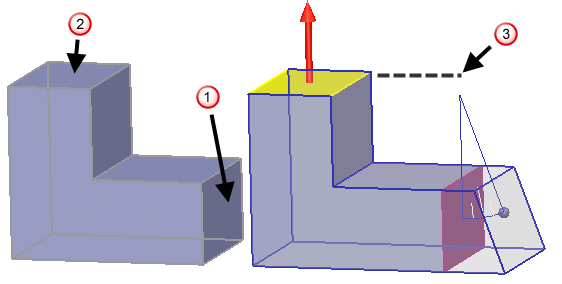

Exemplo 2

1. Selecione a face a inclinar .



2. Selecione a entidade de referência .
3. Insira um Ângulo de 25.
4. Clique em Aplicar.

   O ponto de articulação da face inclinada reflete a entidade de referência selecionada. O ângulo é medido no ponto de articulação.

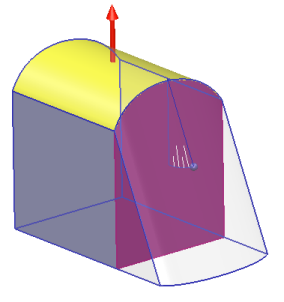

Exemplo 3 — Selecionando uma entidade de referência curvada

1. Selecione a face a inclinar .



2. Selecione a entidade de referência .
3. Insira um Ângulo de 25.



4. Clique em Aplicar.



   A face inclinada apresenta uma aresta curvada para refletir a curvatura na entidade de referência.
