Chanfros

Um chanfro é uma linha especial criada entre duas linhas.

Suponha que tenhamos duas linhas como mostrado abaixo:

Um chanfro entre essas duas linhas é mostrado abaixo.

Duas opções de chanfro estão disponíveis:

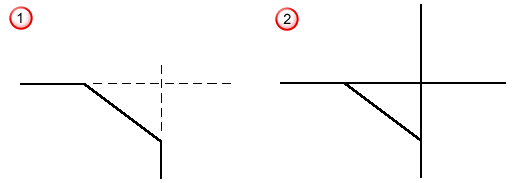

• Guia Arames > painel Criar > Chanfro — linhas são trimadas de volta para o chanfro
• Guia Arames > painel Criar > Chanfro > Chanfro não Trimado — linhas são deixadas sem trimar



Um chanfro é definido de uma das seguintes maneiras:

• Ângulo-Distância (padrão) — ângulo com a primeira linha e sua distância ao longo da primeira linha ( medida a partir do ponto de interseção das duas linhas):



• Ângulo-Comprimento — seu comprimento e ângulo com a primeira linha:



• Distância ao Longo — distâncias ao longo de ambas as linhas (medidas a partir do ponto de interseção das duas linhas):



Especifique o tipo e tamanho de chanfro padrão utilizando o diálogo Opções.

Você também pode criar chanfros personalizados especificando o comprimento e o ângulo da linha e criar chanfros utilizando o diálogo Editor de Chanfro.
