Existem duas maneiras de selecionar a fronteira da hachura:
- Selecione uma área cercada por modelo de arames:
- Clique no espaço livre dentro de uma área cercada por objetos em modelo de arames.

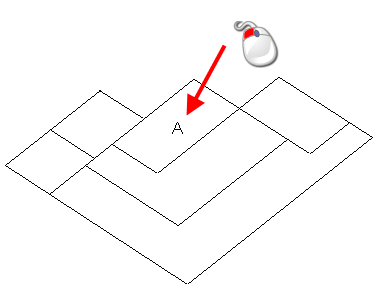

Clicar como mostrado abaixo vai hachurar a região A:
- Clique no espaço livre dentro de uma área cercada por objetos em modelo de arames.
- Utilize o modelo de arames para definir a fronteira:
- Clique num objeto em modelo de arames como o objeto inicial da fronteira da hachura.
Quando um objeto é selecionado, a barra de ferramentas Criar Hachura é exibida e uma fronteira é automaticamente selecionada.

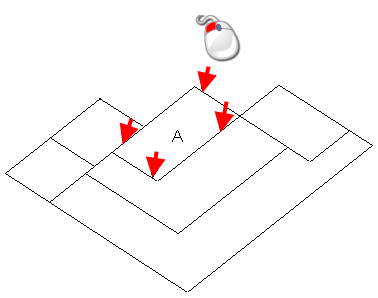

- Depois que você decidir onde a fronteira da hachura deve posicionada, selecione um objeto próximo a uma interseção e a fronteira seguirá à esquerda na interseção. Por exemplo, para hachurar a região A, clique nos objetos como mostrado a seguir.

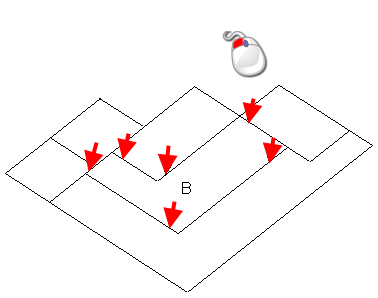

Para hachurar a região B, clique nos objetos como mostrado a seguir.
Quando a opção Virar à esquerda numa ramificação estiver selecionada na barra de ferramentas (padrão) Criar Hachura, será possível selecionar toda a fronteira da hachura com um clique do mouse.
- Uma vez selecionada a fronteira desejada, clique no botão Salvar
na barra de ferramentas. O padrão de hachura selecionado é aplicado à região selecionada.
- Clique num objeto em modelo de arames como o objeto inicial da fronteira da hachura.
Para editar a fronteira da hachura, utilize a barra de ferramentas Criar Hachura. Essa barra de ferramentas é usada da mesma forma que a barra de ferramentas Curva Composta.
Quando tiver criado a hachura, você poderá editá-la.
Dica: Você pode editar as configurações padrão de cada padrão de hachura utilizando a página Hachura da caixa de diálogo Drafting de Desenho.
