Criando um chanfro utilizando uma única distância

Para criar um chanfro com uma única distância:

1. Clique no diálogo Chanfro.

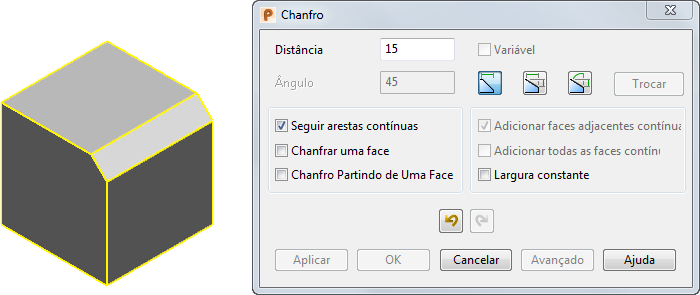

2. Insira a Distância a ser utilizada para criar o chanfro como mostrado abaixo.



   Chanfro.

   Distância.

   Arco com raio igual à distância.

3. Selecione uma aresta de um sólido.
4. Clique em Aplicar para criar um chanfro com uma única distância e um raio de 45. O chanfro no modelo a seguir foi criado inserindo uma Distância de 15.
