Morph de caixa flexível permite distorcer um modelo sólido inteiro ou parte dele manipulando uma caixa flexível. A caixa flexível também pode ser utilizada para curvar ou girar um modelo em torno de um eixo definido pelo plano de trabalho.

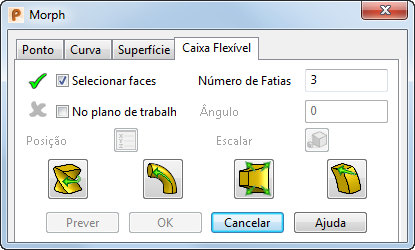

Utilize a guia Caixa Flexível do diálogo Morph para selecionar as faces do sólido que você deseja distorcer e especifique o morph.
Os botões de distorção no diálogo permitem editar o modelo dinamicamente manipulando as alças de arraste numa caixa. Conforme você movimenta as alças de arraste, a caixa é distorcida. Você pode selecionar diferentes camadas dentro da caixa limitante e aplicar morph à seleção utilizando uma combinação de girar, curvar, esticar e tensionar até alcançar o resultado desejado.

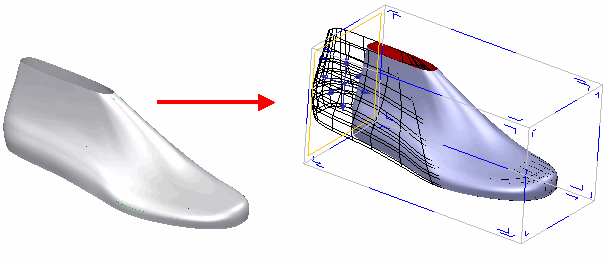

O exemplo a seguir mostra a mudança de forma que pode ser alcançada utilizando as alças de arraste para manipular o modelo.
- Selecione a opção Selecionar faces e, em seguida, selecione a região do modelo que deve ser afetado pelo morph. O modelo inteiro é selecionado por padrão, mas você pode selecionar regiões menores do modelo.
A caixa flexível é grande o suficiente para conter todas as faces selecionadas e está alinhada ao plano de trabalho atual.
- Insira o número de fatias de controle na caixa Número de fatias.
A caixa flexível é distorcida por alças de arraste móveis anexadas às fatias de controle através da caixa.
- Se você deseja curvar ou girar o modelo em torno de um eixo conhecidos (definido por um plano de trabalho), selecione a opção No Plano de Trabalho e, a seguir, selecione um plano de trabalho que especifica um eixo para curvar ou girar a caixa.
Assegure-se de que o plano principal selecionado é o correto para o eixo do plano de trabalho que você deseja usar.
- Insira um valor para especificar o Ângulo de giro ou curvatura, ou clique em
para exibir o diálogo Posição.
- Clique em

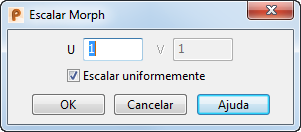

para exibir o diálogo Escalar Morph. Utilize esse diálogo para escalar o morph:
- Insira valores para escalar o morph nas direções U e V, onde U e V são os eixos tangentes às arestas da caixa limitante do morph.
- Selecione Escalar uniformemente para escalar o morph pela mesma quantidade em todas as direções. Desmarque para escalar por diferentes valores em cada eixo.
- Se você deseja editar o modelo dinamicamente com a distorção da caixa flexível usando alças de arraste, selecione um dos botões na caixa de diálogo:
-

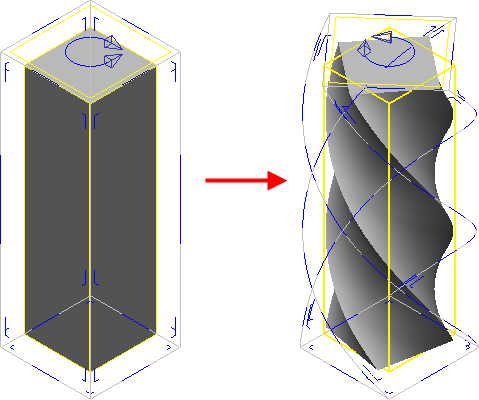

— Girar o modelo interativamente.
-

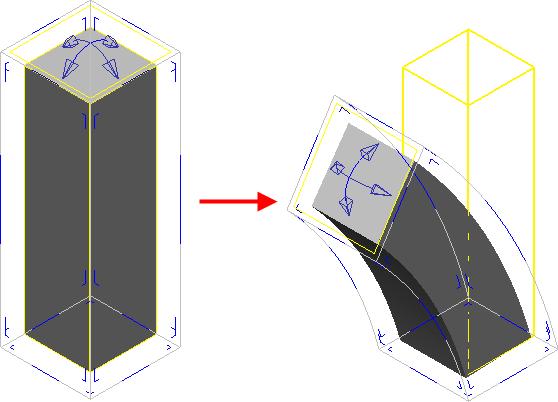

— Curvar o modelo interativamente.
-

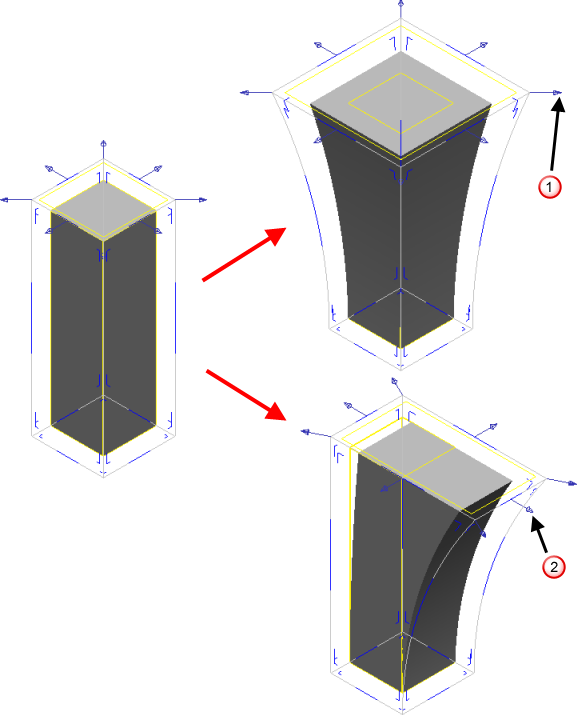

— Esticar o modelo. Dois tipos de extensão podem ser utilizados:
Simétrico — Escala cada fatia selecionada em torno do centro
Assimétrico — Estica a fatia somente na direção da seta
.
.
-

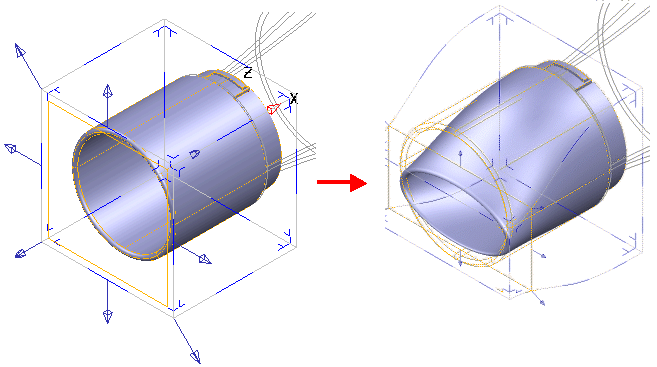

— Tensionar. Permite mover superfícies de controle em 3D. Para facilitar isso, as alças no plano da superfície de controle movem somente a fatia nesse plano. As alças normais à superfície de controle movem a superfície normal para si mesma.
Você pode alternar entre as diferentes alças de arraste a qualquer hora e fazer tantas edições diferentes na caixa quanto quiser antes de aplicar o morph.
Alguns pontos devem ser observados nesse estágio:
- Uma fatia na caixa é exibida em amarelo. Essa é a Fatia ativa.
- As alças de arraste que permitem distorcer a caixa são desenhadas na fatia ativa.
- Outras fatias na caixa estão ocultas. As fatias ocultas são representadas como seções em azul do contorno da caixa.
- Fatias que representam as faces da caixa são exibidas como pequenas seções em 'L' nas faces da caixa.
- Você pode alterar a fatia ativa clicando nessa instrumentação.
- É possível selecionar várias fatias mantendo pressionada a tecla Shift e clicando na instrumentação. As fatias devem estar todas na mesma direção através da caixa. A último fatia na qual você clicou se torna a fatia ativa.
- Você pode adicionar novas fatias à caixa mantendo pressionada a tecla Ctrl e arrastando a fatia ativa ao longo da aresta da caixa
- Se você selecionou a opção No Plano de Trabalho anteriormente, poderá desmarcá-la e continuar a edição do bloco de forma livre.

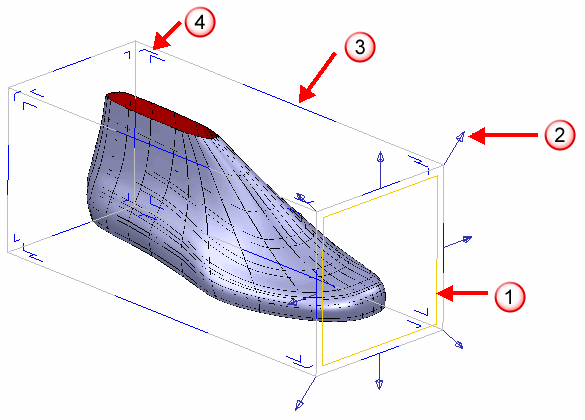

Os números no diagrama abaixo correspondem às seguintes funções da caixa flexível:
— Fatia ativa.
— Alças de arraste para distorção da caixa. São exibidas somente na fatia ativa.
— Fatia oculta.
— Para seleção de fatias na aresta da caixa.
-
- O modelo é atualizado dinamicamente conforme você realiza as alterações. Clique em Prever caso o modelo seja bastante distorcido e assegurar que o modelo reflete todas as alterações.
- Clique em OK para salvar as alterações.
