Criação de um corte radial

Utilize a figura Corte Radial para criar uma cavidade em um sólido que pode ser usinado em uma máquina torno-fresa.

Para criar uma figura de corte radial:

1. Crie um plano de trabalho no sólido que está centralizado ao longo do eixo de revolução.
2. Selecione o sólido e clique na guia Sólido > painel Figura > Cortar > Corte Radial.

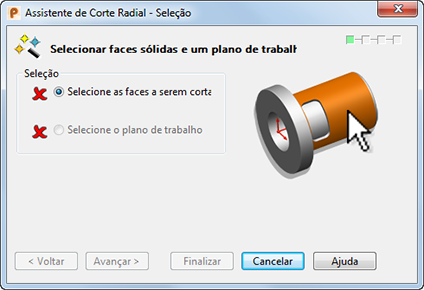

   O Assistente de Corte Radial é exibido:

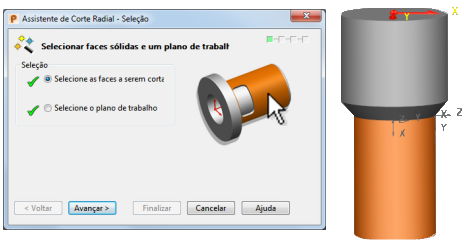

3. Selecione as faces cilíndricas a serem cortadas, e o plano de trabalho criado anteriormente, e então clique em Próximo.

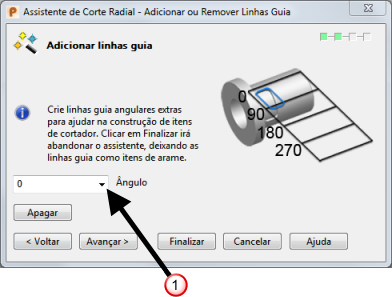

4. Utilize a página Adicionar ou Remover Linhas Guia do assistente para inserir linhas guia extras.
   • Insira um ângulo na caixa Ângulo e pressione Enter para inserir uma linha guia.
   • Selecione um ângulo na caixa Ângulo e clique em Apagar para remover uma linha guia.
   Dica: Linhas guia são úteis ao esboçar o modelo de arames utilizado para cortar o sólido.

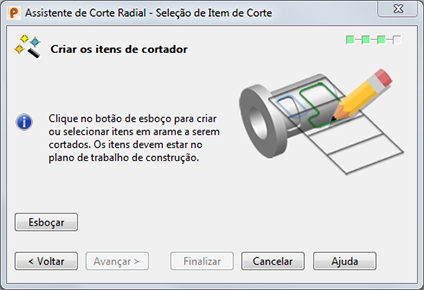

5. Clique em Próximo para exibir a página Seleção de Item de Corte do assistente. Utilize essa página para definir a forma do objeto cortante.

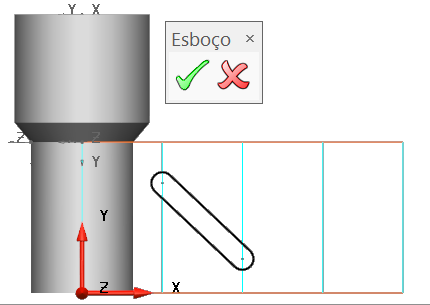

6. Clique em Esboçar para ocultar o assistente e acessar o modo de esboço. Utilize o modo de esboço para:
   1. criar novo modelo de arames, onde apropriado.
   2. selecionar um arame novo ou existente.

7. Utilize para selecionar qualquer modelo de arames a ser utilizado como um objeto cortante.

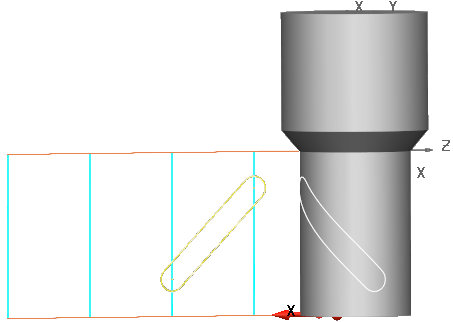

8. Clique em para reabrir o assistente e exibir uma projeção do modelo de arames no modelo. Alternativamente, clique em para descartar o modelo de arames e retornar ao assistente.

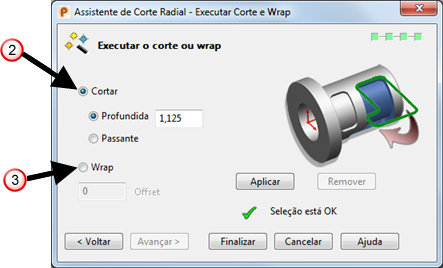

9. Clique em Próximo para exibir a página Executar Corte e Wrap do assistente com as seguintes opções:

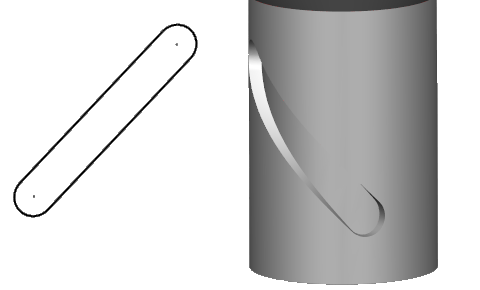

   • Selecione Cortar para utilizar o modelo de arames como um objeto cortante. Especifique a distância de corte utilizando:

     Profundidade — Insira um valor numérico para definir a profundidade de corte.

     Passante — Corte através da linha de centro do cilindro.

   • Selecione Wrap para desenhar o modelo de arames no modelo, sem cortar o sólido.

     Insira um valor na caixa Offset para afastar do sólido o modelo de arames que sofreu wrap.

   • Clique Aplicar para executar o corte ou wrap.
   • Clique Remover para desfazer um corte ou wrap.



10. Clique Aplicar para executar o corte ou wrap.



11. Clique em Concluir.
