A metade inferior da caixa de diálogo Lista de Materiais contém instruções e opções para aplicação de balões e rótulos a componentes em desenhos que são selecionados para a LDM.
Siga as instruções e selecione opções apropriadas:
- Selecione a vista no desenho em que os balões de componente serão aplicados. Isso pode ser feito de uma das seguintes maneiras:
- Selecione uma vista na lista suspensa.

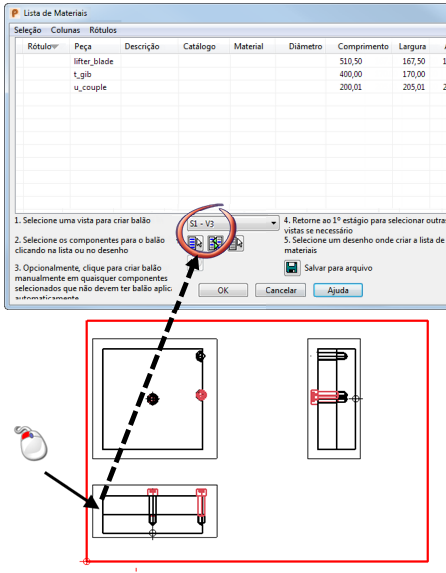

- Clique numa vista no desenho para selecionar onde o balão será exibido. O valor exibido na lista suspensa irá mudar para corresponder à vista selecionada. Você pode então adicionar um balão manual ao desenho da maneira normal:
- Selecione uma vista na lista suspensa.

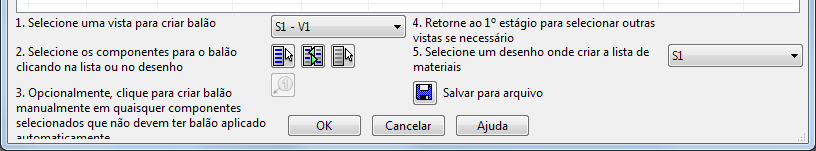

- Clique num dos botões a seguir para definir os componentes para balão.
- Seleciona todos os componentes na lista.
— Inverter a seleção na lista.
— Limpar a seleção na lista. - Clique

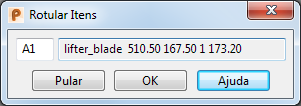

para criar balões manualmente para itens selecionados. O diálogo Rotular Itens é exibido. Utilize esse diálogo para alterar o nome da série de rótulo utilizada ao adicionar balões manualmente.
Os balões são adicionados a um componente em uma única vista; o balão será exibido na última vista que você selecionou.
- Selecione o desenho em que você deseja criar a BOM:
ou clique em Salvar para Arquivo para salvar a legenda usando o diálogo Salvar Como.
