Utilize a caixa de diálogo Criar Relação para criar relações entre componentes ao selecionar ligações. Neste exemplo, é criada uma relação entre dois componentes de bloco sólido:
- Clique na guia Montagem > painel Modificar > Ligação para exibir a caixa de diálogo Criar Relação:

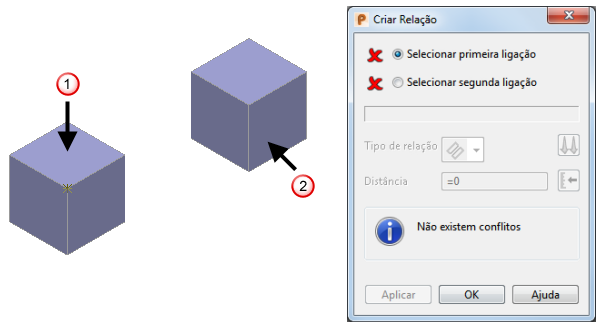

- Na janela gráfica, selecione a primeira ligação no primeiro componente. Por exemplo, selecione o plano superior
.
Esse é o componente principal.
- Selecione a segunda ligação no segundo componente. Por exemplo, selecione o plano à direita
. Esse é o componente secundário.

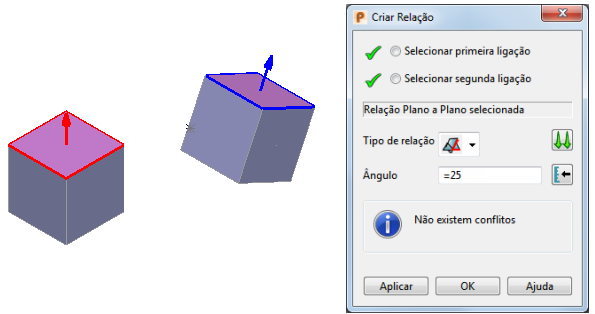

O segundo componente é rotacionado para que as ligações do plano selecionado se alinhem. A opção Relação Plano a Plano selecionada é exibida na caixa de diálogo e
é exibido como o Tipo de relação.
Nota: As relações são adicionadas à árvore de montagem quando a segunda ligação é selecionada. Se você fizer uma seleção incorreta antes de clicar em Aplicar, clique na opção Selecionar primeira ligação ou Selecionar segunda ligação para que um
seja exibido e selecione novamente as ligações na janela gráfica.
- Utilize a caixa de diálogo para especificar a relação entre os componentes. Por exemplo:
- Selecione
na lista suspensa Tipo de relação para alterar o tipo de relação para Angular.
- Alterne
para especificar a orientação da ligação secundária com a ligação principal. Escolha entre:
Alinhar — a ligação secundária fica na mesma direção que a principal.
Alinhar Inverso — a ligação secundária fica na direção contrária à da principal.
- Insira uma Distância de 25 ou clique em
e utilize a barra deslizante no diálogo Escalador de Ângulo/Distância para especificar a distância do ângulo.
- Clique em Aplicar. O modelo é atualizado:
A caixa de diálogo permanece aberta para permitir que você especifique outras relações.
- Selecione
- Clique OK para finalizar a criação de relações. A relação criada é adicionada à árvore de montagem:
