Diálogo Plano de trabalho

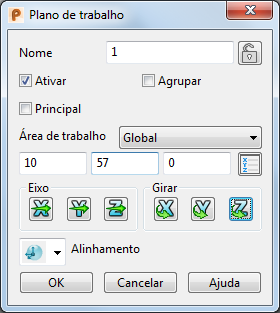

Utilize a caixa de diálogo Plano de Trabalho para editar um plano de trabalho.

Nome — Insira o nome do plano de trabalho. É esse nome que identifica um plano de trabalho em macros.

Ativar — Selecione esta opção para ativar o plano de trabalho.

Principal — Selecione esta opção para que este plano de trabalho passe a ser o plano de trabalho principal.

Agrupar — Selecione esta opção para agrupar o plano de trabalho.

Travar/Destravar — Utilize estes botões de alternância para travar/destravar o plano de trabalho.

Caso deseje travar um plano de trabalho, verifique se o ícone Travado está exibido. Não é possível excluir ou editar um plano de trabalho travado. Isso é particularmente útil quando um plano de trabalho está configurado para um propósito específico e você deseja evitar que ele seja alterado acidentalmente.

Quando você trava um plano de trabalho, as alças gráficas dele e as opções na caixa de diálogo Plano de Trabalho ficam indisponíveis.

Verifique se o ícone Destravado para destravar um plano de trabalho está exibido.

Esta seção da caixa de diálogo contém as opções de edição de plano:

Essas opções permitem:

• definir a área de trabalho na qual editar o plano de trabalho.
• mover a origem do plano de trabalho.
• alterar a direção dos eixos do plano de trabalho.
• girar o plano de trabalho em torno de seus eixos.

As opções de edição de plano também são utilizadas em caixas de diálogo de outros itens, como superfícies primitivas.

Alinhamento — Selecione o alinhamento do plano de trabalho na lista:

Alinhado — Selecione esta opção para alinhar o eixo Z do plano de trabalho com a tangente do objeto no ponto clicado:

1. Abra o diálogo Plano de trabalho.
2. Selecione a opção Alinhado na lista Alinhamento.

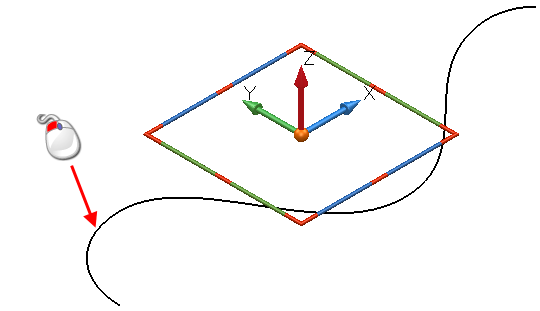

3. Clique num ponto no modelo de arames.

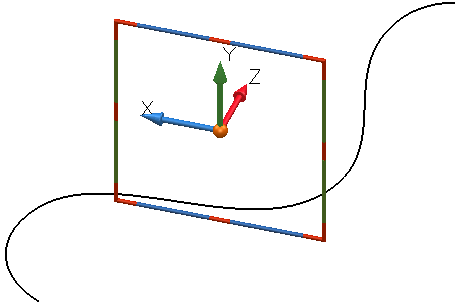

O plano de trabalho é alinhado como mostrado abaixo:

Se o objeto for uma superfície ou um sólido, o eixo Z do plano de trabalho será alinhado com a normal no ponto clicado.

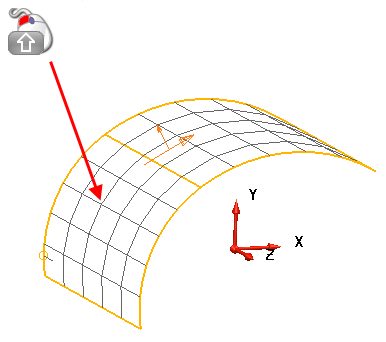

Você pode selecionar pontos dentro de remendos utilizando num ponto numa superfície como a mostrada abaixo:

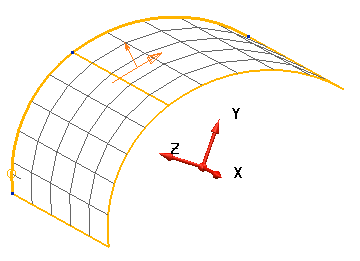

O plano de trabalho é alinhado como mostrado abaixo:

O plano de trabalho não se move; ele rotaciona seus eixos.

Vista — Selecione esta opção para alinhar o plano XY do plano de trabalho com a vista atual.

Profundidade Mínima — Selecione esta opção para alinhar o plano de trabalho de modo que ele tenha a profundidade mínima da geometria:

1. Selecione a opção Profundidade Mínima na lista Alinhamento da caixa de diálogo Plano de Trabalho.

   A caixa de diálogo Alinhar com profundidade mínima é exibida:


2. Selecione os objetos a serem utilizados para a orientação do plano de trabalho.
3. Clique OK para alinhar o plano de trabalho com a profundidade mínima da seleção.

Normal Média — Selecione esta opção para alinhar o plano de trabalho à normal média da geometria selecionada:

1. Selecione a opção Normal Média na lista Alinhamento da caixa de diálogo Plano de Trabalho.

   A caixa de diálogo Alinhar com normal média é exibida:


2. Selecione os objetos a serem utilizados para a orientação do plano de trabalho.
3. Selecione Área de superfície para priorizar a área de superfície das superfícies na seleção em vez do número de superfícies. No exemplo abaixo, há duas superfícies grandes e três superfícies menores na seleção:

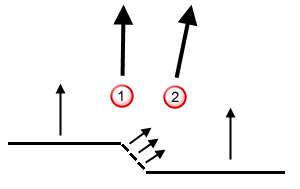

   Se a opção Área de superfície estiver marcada, a normal média da seleção será indicada por .

   Se a opção Área de superfície estiver desmarcada, a normal média da seleção será indicada por .


4. Clique OK.

Seção de Controle — Selecione esta opção para alinhar o plano com uma seção de controle para minimizar contra-saídas:

1. Selecione a opção Seção de Controle na lista Alinhamento da caixa de diálogo Plano de Trabalho.

   A caixa de diálogo Alinhar com seções de controle é exibida:


2. Selecione os objetos a serem utilizados para a orientação do plano de trabalho.
3. Clique em OK para alinhar um plano de trabalho existente com uma seção.

OK — Salva as edições realizadas no plano de trabalho e fecha a caixa de diálogo.

Cancelar — Fecha o diálogo sem salvar as alterações.
