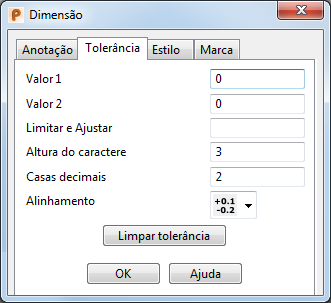

Esta guia permite editar a tolerância da dimensão.
Cada dimensão pode apresentar dois valores de tolerância associados. Os valores de tolerância mostram o intervalo dentro do qual um valor de dimensão pode variar.
Se você estiver em modo de criação de dimensão e alterar valores nesse diálogo, os valores são armazenados para a sessão atual de criação de dimensão.
Valor 1 — Um valor do intervalo.
Valor 2 — Segundo valor do intervalo.
Limitar e Ajustar — Insira códigos Limitar e Ajustar aqui. As tolerâncias para furos e eixos são automaticamente adicionadas às dimensões.
Altura do caractere — Altura do texto dos valores de tolerância.
Casas decimais — Número de casas decimais que os valores de tolerância podem apresentar.
Alinhamento— Você pode editar a tolerância para ser exibida em três formatos.

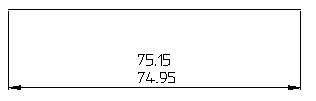

- Se você selecionar o primeiro formato

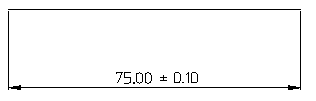

e inserir 0.15 para Valor 1 e -0.05 para Valor 2, a dimensão é exibida como a mostrada abaixo. - Se você selecionar o segundo formato
e inserir 0.1 para Valor 1, uma dimensão é exibida como a mostrada abaixo.

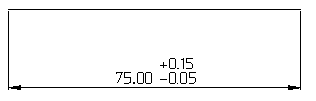

- Para o terceiro formato
, se você inserir Valor 1 como 0.15 e Valor 2 como -0.05, uma dimensão é exibida como a mostrada abaixo.
Limpar tolerância — Este botão configura o conteúdo das caixas Valor 1 e Valor 2 como zero.
OK — Aceita as alterações e fecha a caixa de diálogo.
